آموزش جامع انتخاب و خرید پیچ و مهره پرمقاومت: راهنمای کاربردی و فنی

مقدمه: ستون‌های نامرئی صنعت

در دنیای مهندسی سازه، ماشین‌سازی و تجهیزات سنگین، اتصالات نقش حیاتی دارند. پیچ و مهره‌ها، این اجزای به ظاهر ساده، در حقیقت شریان‌های حیاتی اتصالات هستند که وظیفه انتقال نیرو، تحمل بار، و حفظ یکپارچگی سازه را بر عهده دارند. در پروژه‌هایی که ایمنی و دوام در اولویت است—مانند ساخت پل‌ها، سازه‌های فولادی، ماشین‌آلات سنگین، و تجهیزات نفت و گاز—انتخاب پیچ و مهره پرمقاومت امری ضروری است.

این مقاله آموزشی جامع با هدف ارائه یک راهنمای فنی و کاربردی برای مهندسان، خریداران صنعتی و متخصصان فنی تهیه شده است. هدف ما این است که با درک عمیق‌تر مفاهیم فنی، فرآیند خرید پیچ و مهره پرمقاومت را برای شما تسهیل کنیم و اطمینان حاصل کنیم که انتخاب شما نه تنها مقرون‌به‌صرفه، بلکه کاملاً منطبق با الزامات فنی پروژه باشد. در این آموزش انتخاب پیچ و مهره، به تشریح کلاس‌های مقاومتی، استانداردها، متریال و نکات نصب خواهیم پرداخت تا شما به یک خریدار آگاه و متخصص تبدیل شوید.

۱. پیچ و مهره پرمقاومت چیست؟ تعریفی فراتر از استحکام اسمی

پیچ و مهره پرمقاومت (High-Strength Bolts) دسته‌ای از اتصالات هستند که برای تحمل بارهای فشاری و کششی بسیار بالاتر از اتصالات استاندارد (مانند کلاس 4.6 یا 5.8) طراحی شده‌اند. این قطعات با استفاده از آلیاژهای فولادی خاص و فرآیندهای حرارتی کنترل‌شده تولید می‌شوند تا به مقاومت تسلیم و نهایی مشخصی دست یابند.

تفاوت اصلی این اتصالات در توانایی آن‌ها برای حفظ یکپارچگی تحت تنش‌های برشی و کششی شدید است. در کاربردهای حیاتی، شکست یک اتصال می‌تواند منجر به فاجعه شود؛ بنابراین، سرمایه‌گذاری روی محصولات پرمقاومت، سرمایه‌گذاری بر روی ایمنی و دوام بلندمدت است.

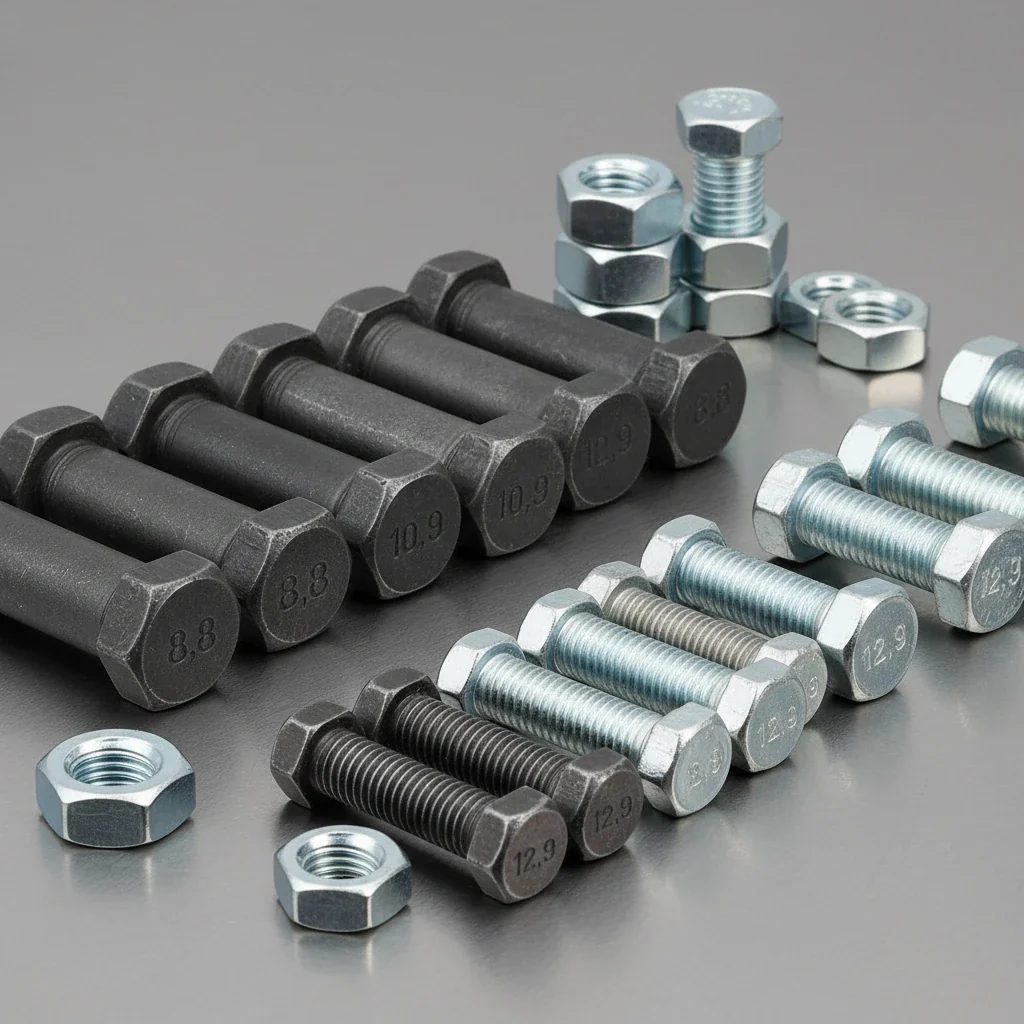

پیچ و مهره صنعتی پرمقاومت معمولاً در کلاس‌های 8.8، 10.9 و 12.9 دسته‌بندی می‌شوند که هر یک نشان‌دهنده حداقل استحکام مورد نیاز آن‌ها است.

۲. اهمیت انتخاب صحیح: چرا مقاومت بیش از استحکام کافی نیست؟

انتخاب پیچ و مهره مناسب تنها بر اساس حداکثر مقاومت کششی نیست؛ بلکه باید پارامترهای متعددی از جمله تنش تسلیم، سختی، شکل‌پذیری، مقاومت در برابر خستگی و شرایط محیطی را در نظر گرفت.

الف) ایمنی و قابلیت اطمینان ساختاری

در سازه‌هایی مانند برج‌ها، جرثقیل‌ها یا تجهیزات فرآیندی، انتخاب اتصالات با کلاس مقاومتی پایین‌تر از حد نیاز، ریسک شکست برشی یا تسلیم شدن زودرس را افزایش می‌دهد. انتخاب صحیح تضمین می‌کند که نیروی وارده به اتصال، باعث ایجاد تغییر شکل دائمی (تسلیم) نشود و برای مدت طولانی در محدوده الاستیک باقی بماند.

ب) کاهش اندازه و وزن اتصال

پیچ و مهره‌های پرمقاومت این امکان را فراهم می‌کنند که با استفاده از اتصالات کوچکتر (از نظر قطر)، به همان استحکام کششی دست یابیم که با اتصالات بزرگتر اما با مقاومت پایین‌تر ممکن بود. این امر منجر به کاهش وزن کلی سازه، کاهش ابعاد قطعات متصل شونده و سهولت در نصب می‌شود.

ج) مقاومت در برابر بارهای دینامیکی و لرزش

در ماشین‌آلاتی که تحت ارتعاشات مکرر قرار دارند (مانند موتورها یا تجهیزات سنگین متحرک)، پیچ و مهره‌ها باید مقاومت خوبی در برابر پدیده خستگی (Fatigue) داشته باشند. کلاس‌های بالاتر معمولاً این پایداری را بهتر ارائه می‌دهند، مشروط بر اینکه تنش اولیه (Preload) به درستی اعمال شده باشد.آموزش انتخاب پیچ و مهره

۳. بررسی کلاس‌های مقاومتی: رمزگشایی از اعداد 8.8، 10.9 و 12.9

کلاس مقاومت پیچ و مهره‌ها بر اساس استانداردهای بین‌المللی (معمولاً ISO 898-1) تعریف می‌شود و دو عدد اصلی دارد که با نقطه از هم جدا شده‌اند (مثلاً 10.9).

فرمول محاسبه حداقل مقاومت کششی نهایی ($F_{u,min}$) و مقاومت تسلیم ($F_{y,min}$):

1. عدد اول (سمت چپ نقطه): نشان‌دهنده یک‌دهم حداقل مقاومت کششی نهایی اسمی (Ultimate Tensile Strength) بر حسب مگاپاسکال (MPa).
2. عدد دوم (سمت راست نقطه): نشان‌دهنده نسبت مقاومت تسلیم اسمی به مقاومت کششی نهایی اسمی (بر حسب درصد).

[
F_{y,min} = \text{عدد اول} \times \text{عدد دوم} \times 10 ]

[
F_{u,min} = \text{عدد اول} \times 100 ]

۳.۱. کلاس 8.8

• معنی: مقاومت تسلیم 640 MPa و مقاومت کششی نهایی 800 MPa.
• کاربرد: این رایج‌ترین کلاس در کاربردهای سازه‌ای سبک تا متوسط و اتصالات ماشین‌آلات عمومی است. برای اتصالات تحت بارهای ثابت و غیربحرانی ایده‌آل است.

۳.۲. کلاس 10.9

• معنی: مقاومت تسلیم 900 MPa و مقاومت کششی نهایی 1000 MPa.
• کاربرد: این کلاس استاندارد صنعتی برای سازه‌های فولادی سنگین، اتصالات پل‌ها، و تجهیزات تحت بارهای متوسط تا سنگین است. خرید پیچ و مهره پرمقاومت اغلب با این کلاس آغاز می‌شود.

۳.۳. کلاس 12.9

• معنی: مقاومت تسلیم 1080 MPa و مقاومت کششی نهایی 1200 MPa.
• کاربرد: بالاترین کلاس استاندارد برای کاربردهای بسیار حیاتی، نیروگاه‌ها، ماشین‌آلات فشار بالا و محیط‌هایی که نیاز به مقاومت فوق‌العاده در برابر تنش‌های بالا دارند. تولید این پیچ‌ها نیازمند کنترل دقیق‌تر عملیات حرارتی است.

۴. استانداردهای مرجع در

انتخاب استاندارد مناسب تضمین می‌کند که محصول خریداری شده از نظر ابعاد، تلرانس‌ها و خواص مکانیکی، با الزامات طراحی مطابقت دارد. سه استاندارد اصلی در صنعت مورد استفاده قرار می‌گیرند:

۴.۱. استاندارد DIN (Deutsches Institut für Normung – آلمان)

استانداردهای DIN، به ویژه سری متریک، در صنعت اروپا و بسیاری از نقاط جهان معیار اصلی هستند.

• DIN 931/933: پیچ سر شش‌گوش (نصف یا تمام رزوه).
• DIN 934: مهره شش‌گوش.
• DIN 975: میله رزوه‌دار (Stud).

پیچ و مهره‌های پرمقاومت رایج معمولاً بر اساس این استانداردها تولید می‌شوند (مثلاً M16x2.0 – 10.9 DIN 933).

۴.۲. استاندارد ISO (International Organization for Standardization)

ISO در تلاش است تا استانداردها را در سطح جهانی یکپارچه سازد. بسیاری از استانداردهای ISO جایگزین یا معادل استانداردهای DIN قدیمی شده‌اند (مثلاً ISO 4014 جایگزین DIN 931 شده است). برای آموزش انتخاب پیچ و مهره مدرن، تمرکز بر ISO ضروری است.

۴.۳. استاندارد ASTM (American Society for Testing and Materials – آمریکا)

استانداردهای ASTM بیشتر بر اساس سیستم اینچ-پوند (Imperial) هستند، اگرچه معادل‌هایی در سیستم متریک نیز دارند. در پروژه‌های آمریکایی یا بین‌المللی که از سیستم Imperial پیروی می‌کنند، این استانداردها حیاتی هستند.

• ASTM A325: معادل کلاس 8 یا 8.8 برای اتصالات سازه‌ای در آمریکا (سایزهای بزرگ).
• ASTM A490: معادل کلاس 10 یا 10.9 برای کاربردهای سازه‌ای با بار بالا.
• ASTM F3125: استاندارد جدیدتر که جایگزین A325 و A490 شده و مقاومت‌های مختلفی را پوشش می‌دهد.

توجه: هنگام مقایسه، حتماً به تطابق سیستم اندازه‌گیری (متریک یا اینچ) و کلاس مقاومتی توجه کنید. یک پیچ 10.9 متریک با یک پیچ ASTM A490 (که مقاومت مشابهی دارد) متفاوت است مگر اینکه دقیقا مشخصات ابعادی و پوشش‌های آن‌ها تطابق یابد.آموزش انتخاب پیچ و مهره

۵. متریال و پوشش‌ها در پرمقاومت

جنس فولاد و نوع پوشش سطحی، دو عامل تعیین‌کننده در عملکرد بلندمدت این اتصالات هستند.

۵.۱. متریال پایه

پیچ و مهره‌های پرمقاومت (به ویژه 10.9 و 12.9) معمولاً از فولادهای کربنی آلیاژی با کروم، مولیبدن یا بور ساخته می‌شوند.

• کلاس 8.8: معمولاً فولاد کربنی متوسط (مانند 45 یا 55) با عملیات حرارتی مناسب.
• کلاس 10.9 و 12.9: نیاز به آلیاژهای دقیق‌تر برای دستیابی به سختی مورد نیاز پس از کوئنچ و تمپر (آنیل کردن). برای مثال، فولادهای بور-کربن (Boron Steel) برای دستیابی به سختی بالا بدون نیاز به آلیاژهای گران‌قیمت کروم-مولیبدن در سایزهای کوچک‌تر رایج هستند.

۵.۲. اهمیت عملیات حرارتی (Quenching & Tempering)

رسیدن به مقاومت‌های 10.9 و 12.9 بدون فرآیند کنترل شده کوئنچ و تمپر (سخت‌کاری و بازپخت) غیرممکن است. این فرآیند تضمین می‌کند که سختی مورد نیاز در کل مقطع پیچ توزیع شده باشد و خطر تردی (Brittleness) کاهش یابد.

۵.۳. پوشش‌ها (Coatings)

پوشش‌ها وظیفه محافظت در برابر خوردگی و همچنین تسهیل رسیدن به گشتاور اعمالی صحیح (به دلیل کاهش ضریب اصطکاک) را دارند.

• آبکاری روی (Zinc Plating – Electroplated): رایج‌ترین و مقرون‌به‌صرفه‌ترین پوشش برای مصارف عمومی و داخلی. ضخامت پوشش باید کنترل شده باشد.
• گالوانیزه گرم (Hot-Dip Galvanizing – HDG): برای محیط‌های مرطوب و فضای باز ایده‌آل است. این پوشش ضخیم‌تر است و ممکن است نیاز به استفاده از مهره‌های با تلرانس بالاتر (مانند مهره‌های گالوانیزه سنگین) داشته باشد.
• پوشش‌های Xylan یا تفلون (PTFE): برای کاربردهایی که نیاز به مقاومت شیمیایی بالا و ضریب اصطکاک بسیار پایین (برای کنترل دقیق‌تر گشتاور) دارند، استفاده می‌شوند.آموزش انتخاب پیچ و مهره

۶. اشتباهات رایج در

ناآگاهی از جزئیات فنی منجر به خرید نامناسب و به خطر افتادن پروژه می‌شود. در اینجا به چند اشتباه رایج اشاره می‌کنیم:

۶.۱. نادیده گرفتن پوشش و خوردگی

بسیاری از خریداران تنها به کلاس مقاومت توجه می‌کنند و پوشش را فراموش می‌کنند. یک پیچ 10.9 بدون پوشش مناسب در محیط مرطوب به سرعت دچار خوردگی شده و استحکام خود را از دست می‌دهد، در حالی که یک پیچ 8.8 با پوشش HDG ممکن است عمر طولانی‌تری داشته باشد.

۶.۲. عدم تطابق مهره و پیچ

بزرگترین اشتباه، استفاده از مهره‌های استاندارد (کلاس پایین) با پیچ‌های پرمقاومت است. همیشه مهره باید دارای کلاسی معادل یا بالاتر از پیچ باشد. برای مثال، اگر از پیچ 10.9 استفاده می‌کنید، باید از مهره 10 استفاده کنید.

۶.۳. عدم توجه به تلرانس رزوه

در پیچ‌های پرمقاومت، به دلیل افزایش استحکام، تلرانس‌های رزوه‌ها سخت‌گیرانه‌تر هستند. استفاده از مهره با تلرانس بازتر، موجب می‌شود نیروی اولیه (Preload) به درستی اعمال نشود. استاندارد DIN 267 یا ISO 4032 مشخصات مهره‌ها را تعریف می‌کنند.

۶.۴. خرید محصولات تقلبی و فاقد شناسنامه

بازار پر از محصولاتی است که ادعای کلاس 10.9 یا 12.9 دارند اما در واقع فولاد نرم‌تری هستند. عدم وجود علامت‌گذاری مناسب روی سر پیچ (اثر مُهر سازنده و کلاس مقاومت) یک زنگ خطر جدی است.

۷. روش تشخیص اصل

تشخیص اصالت محصول برای تضمین کیفیت ضروری است.

۷.۱. بررسی علائم حک شده بر سر پیچ

هر پیچ پرمقاومت معتبر باید دارای این موارد باشد:

1. علامت سازنده (Manufacturer’s Mark): نشان‌دهنده کارخانه تولید کننده.
2. کلاس مقاومت: عددی مانند 10.9 یا 12.9.
3. علامت استاندارد (اختیاری اما مفید): مانند ISO یا DIN.

اگر این علائم مخدوش، ناخوانا یا غیرمرتبط باشند، احتمالاً محصول مورد نظر فاقد مشخصات فنی ادعا شده است.

۷.۲. درخواست گواهینامه کیفیت (Material Test Certificate – MTC)

برای خریدهای عمده یا پروژه‌های حساس، فروشنده موظف است گواهینامه‌ای (معمولاً 3.1 یا 3.2) ارائه دهد که نتایج تست‌های مکانیکی شامل استحکام تسلیم، استحکام نهایی، درصد ازدیاد طول و سختی را تأیید کند. این سند، ضمانت‌نامه فنی محصول است.

۷.۳. تست‌های مخرب ساده (در صورت تردید)

در صورت شک شدید، می‌توان از تست‌هایی مانند اعمال تنش بیش از حد (تا حد تسلیم) استفاده کرد. اگر پیچ به راحتی بشکند یا رزوه آن بدون اعمال گشتاور قابل توجه از بین برود، احتمالاً فاقد سختی لازم است. توجه: این تست‌ها باید توسط فرد متخصص و صرفاً برای نمونه‌برداری انجام شوند.آموزش انتخاب پیچ و مهره

خرید پیچ و مهره صنعتی مطابق با استانداردهای ASTM

۸. نکات حیاتی در نصب صحیح اتصالات پرمقاومت

حتی بهترین پیچ و مهره پرمقاومت نیز اگر به درستی نصب نشود، کارایی نخواهد داشت. هدف اصلی در نصب، دستیابی به نیروی پیش‌تنیدگی (Preload) مورد نیاز است.

۸.۱. اهمیت پیش‌تنیدگی (Preloading)

نیروی پیش‌تنیدگی (یا نیروی گیرش) فشاری است که در هنگام بستن پیچ اعمال می‌شود. این نیرو نباید باعث تسلیم پیچ شود، اما باید به اندازه‌ای باشد که:

1. قطعات تحت بار خارجی جابجا نشوند (جلوگیری از لغزش).
2. پدیده خستگی (خستگی ناشی از تغییر بار) به حداقل برسد.

۸.۲. روش‌های اعمال گشتاور (Torque Control)

در آموزش انتخاب پیچ و مهره، اعمال گشتاور (Torque) رایج‌ترین روش است، اما دقت آن به ضریب اصطکاک بستگی دارد.

[
T = K \cdot F_p \cdot d ] که در آن:

• $T$ = گشتاور اعمالی
• $K$ = ضریب اصطکاک (بسیار متغیر بین 0.15 تا 0.25)
• $F_p$ = نیروی پیش‌تنیدگی مورد نیاز
• $d$ = قطر اسمی پیچ

برای دستیابی به $F_p$ دقیق در کلاس‌های 10.9 و 12.9، استفاده از ابزارهای کالیبره شده (آچار ترکمتر یا آچار هیدرولیکی) و اطلاع از ضریب اصطکاک (که اغلب با نوع پوشش مرتبط است) الزامی است.

۸.۳. اهمیت روان‌کاری و تمیز بودن سطح

استفاده از مواد روان‌کننده مجاز (مانند روغن‌های مخصوص یا گریس‌های خاص) برای رسیدن به گشتاور هدف حیاتی است. اگر پیچ و مهره دارای پوشش PTFE هستند، روان‌کار متفاوتی نسبت به پیچ‌های گالوانیزه نیاز است. عدم رعایت این نکته منجر به اعمال گشتاور بیش از حد و آسیب به رزوه می‌شود.آموزش انتخاب پیچ و مهره

جمع‌بندی و نتیجه‌گیری

خرید پیچ و مهره پرمقاومت فرآیندی چندوجهی است که نیازمند درک عمیق از خواص مکانیکی، استانداردها و الزامات نصب است. در این آموزش انتخاب پیچ و مهره دیدیم که کلاس‌های 8.8، 10.9 و 12.9 تنها بخشی از داستان هستند؛ متریال، پوشش، و تطابق مهره با پیچ به همان اندازه اهمیت دارند.

برای تضمین ایمنی و عملکرد بهینه در هر پروژه پیچ و مهره صنعتی، همواره از منابع معتبر خرید کنید، گواهینامه‌های محصول را مطالبه نمایید و اطمینان حاصل کنید که تیم نصب شما با روش‌های صحیح اعمال گشتاور و پیش‌تنیدگی آشنا است. رعایت این اصول تضمین می‌کند که اتصالات شما در برابر بارهای سنگین، مقاومت لازم را برای سالیان طولانی حفظ خواهند کرد.
