مقدمه
پیچ استاندارد DIN 916 در دنیای اتصالات مکانیکی، همه پیچها برای گرفتن و بستن ساخته نشدهاند؛ بعضی از آنها وظیفه دارند «مطمئن شوند» که قطعهای سر جای خودش باقی میماند. پیچ استاندارد DIN 916 یکی از همین قطعات کمسروصدا اما حیاتی است؛ پیچی استوانهای و بدون سر که با نوک کاسهای خود روی محورها، پولیها و قطعات گردنکلفت صنعتی قفل میشود تا هیچ حرکت ناخواستهای روی ندهد. از خطوط مونتاژ خودرو تا شیرآلات صنعتی و محورهای انتقال قدرت، ردپای این پیچ کوچک در تقریباً هر دستگاهی که قطعه متحرک دارد دیده میشود.
در این مقاله که توسط تیم فنی متین بولت تهیه شده، به این پرسش پاسخ میدهیم که پیچ DIN 916 چیست، چه تفاوتی با سایر پیچهای آلن مغزی دارد، از چه مواد و گریدهایی ساخته میشود، در چه صنایعی استفاده میشود و برای انتخاب و نصب صحیح آن باید به چه نکاتی توجه کرد. اگر به دنبال یک مرجع کامل و کاربردی برای این قطعه پرتکرار صنعت هستید، تا پایان این مطلب همراه ما باشید.
پیچ DIN 916 چیست؟

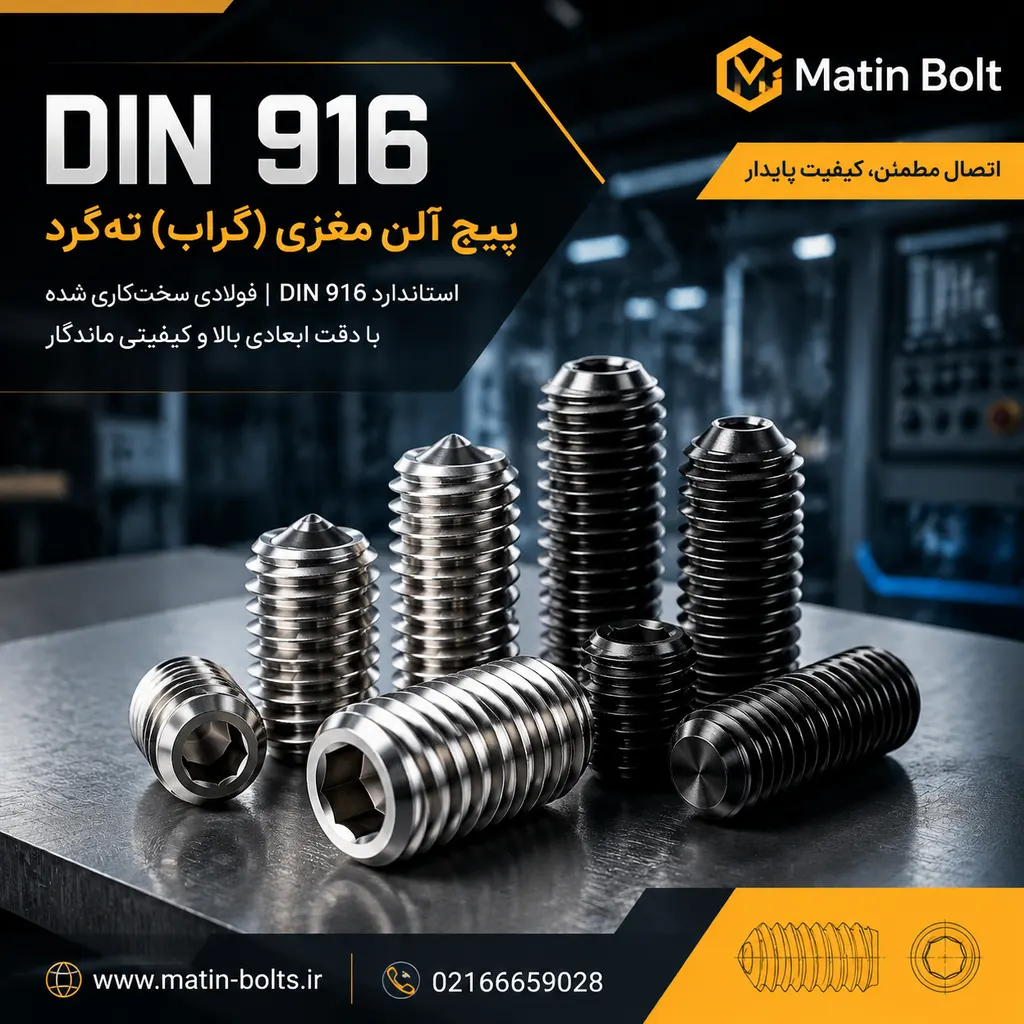

پیچ DIN 916 که در بازار ایران با نامهای «پیچ آلن مغزی»، «پیچ آلنی مغزی» یا «پیچ کالیفر نوک کاسهای» شناخته میشود، در استاندارد بینالمللی با عنوان Hexagon Socket Set Screw with Cup Point تعریف شده است؛ یعنی پیچ تنظیمی ششگوش داخلی با نوک کاسهای.
ساختار ظاهری این پیچ ساده اما منحصربهفرد است: بدنهای کاملاً استوانهای و رزوهشده که برخلاف پیچهای معمولی، هیچ گل یا سر برجستهای ندارد. در یک انتهای بدنه، درایور سوکت ششضلعی داخلی تعبیه شده که با آچار آلن (مبعث) سفت میشود و در انتهای دیگر، نوک کاسهای (Cup Point) قرار دارد؛ فرورفتگی حلقوی شکلی که لبههای تیز آن در هنگام سفتشدن، در سطح قطعه فرو میرود و مانع لغزش پیچ میشود.
همین دو ویژگی — نبودِ گل و وجود نوک کاسهای — کارکرد این پیچ را از بقیه پیچها متمایز میکند. پیچ DIN 916 یک پیچ «اتصالی» به معنای رایج آن نیست؛ بلکه یک پیچ «قفلکننده» یا «تنظیمی» است که وظیفه آن ممانعت از حرکت نسبی بین دو قطعه است، نه تحمل بار کششی. به همین دلیل در مستندات فنی تأکید میشود که این پیچ برای بارهای فشاری طراحی شده و برای بارهای کششی یا برشی مناسب نیست.
استاندارد DIN 916 و جایگاه آن در نظام استانداردهای پیچ
استاندارد DIN 916 محصول مؤسسه استاندارد آلمان (DIN — Deutsches Institut für Normung) است و همانند بسیاری از استانداردهای کلاسیک آلمانی، امروزه با نسخه بینالمللی خود یعنی ISO 4029 هماهنگ شده است. این بدان معناست که وقتی تولیدکنندهای در هر نقطه از جهان عبارت «پیچ مطابق ISO 4029 / DIN 916» را روی بستهبندی مینویسد، مشتری باید بداند که هندسه، ابعاد و تلرانسهای محصول دقیقاً یکسان است.
معادلهای شناختهشده این استاندارد عبارتاند از:
- ISO 4029 — استاندارد بینالمللی سازمان جهانی استانداردسازی
- UNI 5929 — استاندارد ملی ایتالیا
- PN 82317 — استاندارد ملی لهستان
در سیستم آمریکایی نیز پیچهای مشابهی زیر استاندارد ANSI/ASME B18.3 تولید میشوند، هرچند جزئیات ابعادی آنها با نسخه متریک دقیقاً یکسان نیست. نکته مهم برای خریداران این است که DIN 916 را با استانداردهای همخانواده خود اشتباه نگیرند: DIN 913 نوک تخت، DIN 914 نوک مخروطی و DIN 915 نوک گوهای (Dog Point) دارند. اگرچه هر چهار استاندارد بدنه آلن مغزی بدون سر دارند، تفاوت اصلی آنها در شکل نوک است که کاربرد هر یک را کاملاً جدا میکند. انتخاب اشتباه بین این چهار خانواده، رایجترین دلیل خرابی سوراخ و لغزش پیچ در عمل است.
هندسه و ابعاد استاندارد
چیزهایی که نوک کاسهای را به انتخاب مهندسان تبدیل کرده است، در هندسه آن نهفته است. لبه دایرهای حفره انتهایی پیچ، هنگام سفتشدن با گشتاور آچار آلن، در سطح تماس فرو مینشیند و در عمل یک «شیار حلقهای» روی قطعه ایجاد میکند. این شیار مانند یک قفل فیزیکی عمل میکند و از چرخش قطعه روی محور جلوگیری مینماید. مزیت جانبی آن، توانایی انتقال گشتاور نسبتاً بالا بدون نیاز به پین، خار یا رینگ است.
پیچهای DIN 916 در محدوده بسیار گستردهای از سایزهای متریک تولید میشوند؛
از M1.4 و M1.6 برای قطعات دقیق و الکترونیکی تا M2، M2.5، M3، M4، M5، M6، M8، M10، M12 و سایزهای بزرگتر مانند M16، M20 و M24 برای تجهیزات سنگین صنعتی. سایزهای داخل پرانتز مانند M14، M18 و M22 در حالت استاندارد غیرمرجع هستند و معمولاً تنها در صورت سفارش تولید میشوند.
دو پارامتر ابعادی مهم که در انتخاب این پیچ باید دقیق بررسی شود، عرض سوکت ششگوش داخلی (نماد s) و عمق سوکت (نماد t) است. برای مثال در پیچ M6 عرض سوکت ۳ میلیمتر و حداقل عمق آن ۲ میلیمتر است؛ در M10 سوکت ۵ میلیمتری با عمق ۴ میلیمتر و در M16 سوکت ۸ میلیمتری با عمق ۶.۴ میلیمتر وجود دارد. جدول زیر برخی سایزهای پرکاربرد را خلاصه میکند:
سایز پیچگام رزوه (میلیمتر)عرض سوکت s (میلیمتر)حداقل عمق سوکت t (میلیمتر)M30.51.51.2M40.721.5M50.82.52M6132M81.2543M101.554M121.7564.5M16286.4
از نظر طول، این پیچها معمولاً در محدوده ۲ تا ۶۰ میلیمتر عرضه میشوند؛ طولهای کوتاه برای بلوکهای فشاری و قطعات نازک و طولهای بلندتر برای قفلکردن قطعات روی شفتهای ضخیم. چون پیچ DIN 916 تمامرزوه است، طول نامی همان طول کل بدنه است و هیچ بخش صافی روی بدنه وجود ندارد.
مواد و گریدهای تولید
انتخاب جنس پیچ DIN 916 به اندازه انتخاب سایز آن اهمیت دارد، چون این پیچها معمولاً در جاهایی به کار میروند که خرابی آنها یعنی توقف دستگاه. در بازار ایران سه خانواده ماده اصلی عرضه میشود:
خشکه (فولاد کربنی) در گریدهای 8.8، 10.9 و 12.9 — پرمصرفترین گزینه در ماشینآلات صنعتی. گرید 8.8 که در آن کربن متوسط به کار رفته، گزینه رایج و اقتصادی تجهیزات عمومی است.
گرید 10.9 کربن بیشتری دارد و مقاومت بالاتری ارائه میدهد. گرید 12.9 بیشترین مقدار کربن را دارد و عملیات سختکاری حرارتی روی آن انجام شده است؛ به همین دلیل استحکام فوقالعاده بالایی دارد و در تجهیزات دقیق و بارهای سنگین انتخاب اول است. برای پیچهای تنظیمی فولادی، کلاس استحکام متداول 45H نیز مطابق استاندارد عرضه میشود.
استنلس استیل در دو درجه A2 (استیل 304) و A4 (استیل 316) — هر دو گرید در برابر خوردگی، زنگزدگی و فرسایش مقاومت بالایی دارند و تفاوت اصلی آنها در عنصر مولیبدن است. استیل 304 حدود ۱۸ درصد کروم و ۸ درصد نیکل دارد و فاقد مولیبدن است؛ در حالیکه استیل 316 ترکیبی از حدود ۱۶ درصد کروم، ۱۰ درصد نیکل و ۲ درصد مولیبدن است. همین مولیبدن باعث میشود استیل 316 در برابر سیالات خورنده مانند محیطهای کلرایدی، محیطهای دریایی و صنایع شیمیایی بسیار مقاومتر عمل کند. از نظر مکانیکی نیز 316 پایداری بهتری در دماهای بالا دارد.
آهن در گریدهای 5.6 و 6.8 — پیچهای آهنی کشش کمی دارند اما انعطافپذیری بیشتری نسبت به پیچهای کشش بالا از خود نشان میدهند؛ گزینهای مناسب برای اتصالات سبک و کمفشار.
قاعده سرانگشتی برای انتخاب این است: هرچه عدد گرید بالاتر باشد، کربن آلیاژ فولاد بیشتر و استحکام پیچ بیشتر است؛ در عوض پیچهای گرید پایین، شکلپذیرتر و ارزانترند. در محیطهای مرطوب، شیمیایی یا ساحلی، فولاد کربنی حتی با گرید بالا بدون پوشش مناسب بهسرعت خورده میشود و باید یا استیل انتخاب شود یا پوشش مخصوص روی خشکه اعمال گردد.
پوششهای سطحی و مقاومت در برابر خوردگی
از آنجا که بسیاری از پیچهای تنظیمی در محیطهای مرطوب، روغنی یا شیمیایی کار میکنند، پوشش سطحی نقش مهمی در عمر آنها دارد. بسته به کاربرد و نوع اتصال، پیچهای DIN 916 با پوششهای زیر عرضه میشوند:
- بدون پوشش (خام): مناسب محیطهای خشک و کاربردهای داخلی که رطوبت و خوردگی مطرح نیست.
- آبکاری گالوانیزه گرم: لایه ضخیمتری از روی ایجاد میکند و مقاومت خوردگی بالاتری در شرایط مرطوب و فضای باز ارائه میدهد.
- آبکاری گالوانیزه سرد: پوششی نازکتر و اقتصادیتر برای محیطهای با خوردگی متوسط که ظاهر یکنواختتری نیز دارد.
- پوشش داکرومات: پوشش مدرن و بدون الکترولیز که مقاومت بسیار خوبی در برابر خوردگی، گرما و خوردگی گالوانیک ارائه میدهد و برای قطعات حساس صنعتی ترجیح داده میشود.
انتخاب پوشش صحیح، علاوه بر افزایش مقاومت در برابر خوردگی، از خوردگی گالوانیک بین پیچ و قطعه اتصال نیز جلوگیری میکند؛ نکتهای که در خطوط تولید با فلزات متفاوت اهمیت زیادی دارد.
کاربردهای صنعتی
کاربرد اصلی پیچ DIN 916 در جاهایی است که استفاده از آچار و پیچگوشتی معمولی عملاً ممکن نیست یا فضای کافی برای سر پیچ وجود ندارد. چون این پیچ گل ندارد، میتوان آن را کاملاً داخل سوراخ فرو برد تا هیچ برجستگی روی سطح باقی نماند — ویژگیای که در قطعات دوّار و تجهیزات ایمنی حیاتی است.
مهمترین حوزههای مصرف این پیچ عبارتاند از:
- محورهای انتقال نیرو و پولیها: قفلکردن پولی، چرخدنده، کلاچ و هاب روی شفت، رایجترین کاربرد نوک کاسهای.
- موتورها و پیشرانهها: تنظیم و تثبیت قطعات دقیق داخل موتور خودرو و ماشینآلات.
- شیرآلات صنعتی: تثبیت دستهها، شفتهای فرمان و اجزای تنظیمی شیرهای صنعتی.
- تجهیزات کنترل و ابزار دقیق: قطعات ریز مکانیکی با سایزهای M2 تا M6 که فضای فوقالعاده محدودی دارند.
- ماشینآلات و خطوط تولید: تنظیم موقعیت سنسورها، توقفکنندههای مکانیکی و قیدهای تنظیمی روی بدنه دستگاهها.
- قطعات ریلی و دربها: قفلکردن دستگیرهها، لولاها و اتصالات مبلی و تجهیزات اداری.
نکته مشترک در همه این کاربردها آن است که پیچ DIN 916 وظیفه «نگهداشتن موقعیت» را دارد و بار اصلی مکانیکی را قطعه دیگری تحمل میکند؛ دقیقاً همان جایی که نوک کاسهای بهترین عملکرد را ارائه میدهد.
نکات نصب و انتخاب صحیح
برای بهرهگیری کامل از ظرفیت این پیچ، رعایت چند نکته عملی هنگام انتخاب و نصب ضروری است:
۱. سطح تماس را آماده کنید. نوک کاسهای برای گیرکردن به سطح صاف طراحی شده است. اگر سطح قطعه خیلی سخت باشد، لبه پیچ ممکن است دچار فرسایش شود و در سطوح نرم هم گودی عمیقی ایجاد میکند. در نقاط بحرانی، پیش از نصب یک فرورفتگی مرکزی کوچک روی شفت ایجاد کنید تا نوک پیچ جای مشخصی داشته باشد.
۲. طول مناسب را انتخاب کنید. پیچ نباید آنقدر بلند باشد که به جداره سوراخ یا شفت آسیب بزند، و نباید آنقدر کوتاه باشد که تعداد دنده درگیر ناکافی بماند. بهطور معمول، حداقل عمق درگیری معادل یک برابر قطر پیچ توصیه میشود.
۳. گشتاور را کنترل کنید. سفتکردن بیش از حد باعث گیرپاژ رزوه و آسیب به نوک کاسهای میشود و سفتکردن کم، لقشدن در برابر ارتعاش را به همراه دارد. برای کاربردهای پرارتعاش، پیچ با پوشش نایلونی یا مهره قفلکننده در نظر بگیرید.
۴. آچار آلن سالم و استاندارد استفاده کنید. بیشترین آسیب به این پیچها، گردشدن سوکت ششگوش در اثر استفاده از آچار سایز نامناسب یا فرسوده است. آچار باید کاملاً داخل سوکت بنشیند و زاویه ورود آن عمود باشد.
۵. جنس و پوشش را با محیط کار هماهنگ کنید. در فضاهای مرطوب و شیمیایی، استیل A2 یا A4 را انتخاب کنید و در اتصالات حیاتی صنعتی، گرید 12.9 با پوشش داکرومات گزینه مطمئنی است.
رعایت همین پنج نکته ساده، عمر مفید اتصال را چند برابر میکند و هزینههای توقفات ناخواسته را به شکل چشمگیری کاهش میدهد.
جمعبندی
پیچ استاندارد DIN 916 با نوک کاسهای و بدنه آلن مغزی بدون سر، راهحلی هوشمندانه برای قفلکردن قطعات روی محورها و تثبیت موقعیت اجزای مکانیکی است؛جایی که پیچهای معمولی یا جایی برای نشستن ندارند یا به دلیل برجستگی سر، ایمنی و عملکرد دستگاه را به خطر میاندازند. هماهنگی این استاندارد با ISO 4029، تنوع سایز از M1.4 تا M24، گریدهای متنوع از آهن 5.6 تا فولاد سختکاریشده 12.9 و پوششهای گالوانیزه و داکرومات، این پیچ را به گزینهای انعطافپذیر برای تقریباً هر صنعت تبدیل کرده است.
انتخاب درست این قطعه در نهایت به سه عامل برمیگردد: سایز و طول متناسب با عمق درگیری، جنس و گرید متناسب با بار و محیط، و نصب اصولی با گشتاور کنترلشده.
اگر برای پروژه خود به مشاوره یا تهیه پیچهای DIN 916 با گرید و پوشش دلخواه نیاز دارید، کارشناسان متین بولت آماده پاسخگویی و تأمین سفارش شما با تضمین اصالت کالا و کیفیت استاندارد هستند.
