راهنمای کامل پادشاه اتصالات صنعتی
آیا تا به حال فکر کردهاید که چه نیروی پنهانی آسمانخراشها، ماشینآلات صنعتی غولپیکر و حتی وسایل روزمره زندگی ما را با این استحکام و دقت در کنار هم نگه میدارد؟ پاسخ در دنیای شگفتانگیز استانداردها و قطعاتی نهفته است که شاید در نگاه اول ساده به نظر برسند. در میان این قهرمانان کوچک، پیچ استاندارد DIN 933 یکی از پرکاربردترین و شناختهشدهترین اعضای خانواده اتصالات است. این پیچ شش گوش تمام رزوه، به لطف طراحی دقیق و پیروی از استانداردهای سختگیرانه آلمانی، به ستون فقرات بسیاری از صنایع تبدیل شده است. در این راهنمای جامع از متین بولت، قصد داریم به اعماق این استاندارد نفوذ کنیم و تمام آن چیزی که برای شناخت، انتخاب و خرید هوشمندانه این پیچ نیاز دارید را در اختیارتان قرار دهیم.

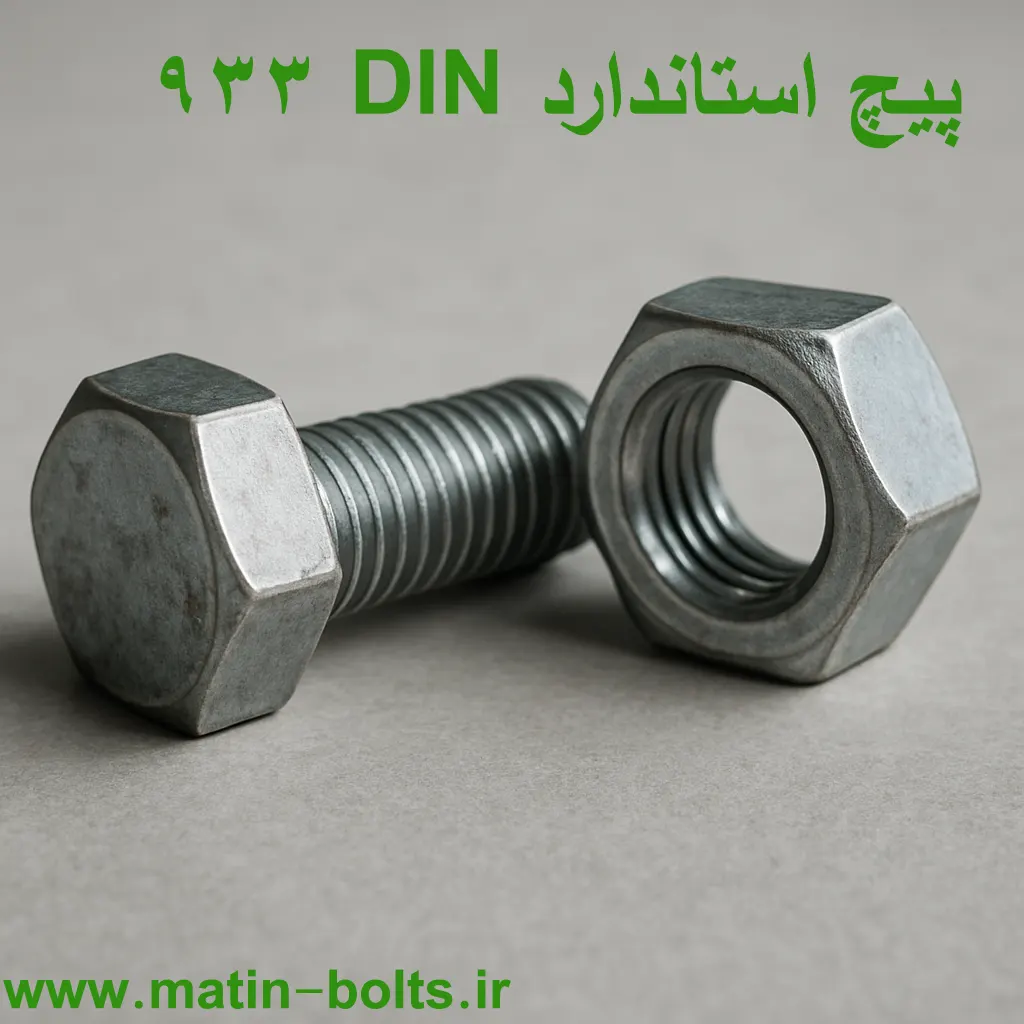

پیچ استاندارد DIN 933 چیست؟ تعریف دقیق یک قطعه کلیدی
وقتی از پیچ استاندارد DIN 933 صحبت میکنیم، منظورمان یک پیچ با کلهگی (گل) ششگوش و بدنهای است که به صورت کامل رزوه شده است. عبارت “DIN” مخفف “Deutsches Institut für Normung” به معنای “موسسه استاندارد آلمان” است که یکی از معتبرترین مراجع استانداردسازی در جهان محسوب میشود. ویژگی اصلی که این پیچ را از پسرعموی خود یعنی پیچ DIN 931 متمایز میکند، “تمام رزوه” بودن آن است. این یعنی دندههای مارپیچ از زیر گل پیچ شروع شده و تا انتهای آن ادامه دارند. این طراحی، حداکثر درگیری را با مهره یا قطعه کار فراهم میکند و برای کاربردهایی که نیاز به اتصال کامل و توزیع یکنواخت نیرو در تمام طول اتصال دارند، ایدهآل است.
اهمیت و جایگاه استاندارد DIN در صنعت پیچ و مهره
چرا پیروی از یک استاندارد مانند DIN تا این حد حیاتی است؟ تصور کنید هر تولیدکنندهای پیچها را با ابعاد، متریال و مقاومت دلخواه خود تولید میکرد. در این صورت، هیچگاه نمیتوانستیم از سازگاری، ایمنی و عملکرد یک اتصال اطمینان حاصل کنیم. استاندارد DIN با تعیین دقیق پارامترهایی مانند ابعاد گل پیچ، گام رزوهها، طول، گرید مقاومتی و نوع متریال، یک زبان مشترک و قابل اعتماد در سراسر جهان ایجاد کرده است. این یعنی یک پیچ استاندارد DIN 933 که در آلمان تولید شده، دقیقاً همان مشخصاتی را دارد که نمونه مشابه آن در ایران توسط یک تولیدکننده معتبر مانند متین بولت عرضه میشود. این یکپارچگی، ضامن ایمنی و کیفیت پروژههای صنعتی است. خرید و فروش پیچ و مهره
مشخصات فنی کلیدی پیچ استاندارد DIN 933
برای درک عمیقتر این پیچ، باید با مشخصات فنی آن آشنا شویم. این مشخصات تعیینکننده کاربرد و عملکرد پیچ در شرایط مختلف هستند:
- نوع کلهگی (Head): شش گوش (Hexagon Head)، که امکان استفاده از آچارهای استاندارد را برای باز و بسته کردن با گشتاور بالا فراهم میکند.
- نوع رزوه (Thread): تمام رزوه (Full Thread)، که ویژگی اصلی این استاندارد است.
- متریال (Material): این پیچها از متریالهای مختلفی تولید میشوند، از جمله فولادهای کربنی (مانند گریدهای 5.6، 8.8، 10.9) و فولاد ضد زنگ یا استنلس استیل (مانند گریدهای A2 و A4).
- پوشش (Coating): برای افزایش مقاومت در برابر خوردگی و زنگزدگی، این پیچها با پوششهای مختلفی مانند گالوانیزه سرد (زینک)، گالوانیزه گرم (عمقی داغ) و داکرومات عرضه میشوند.
جدول مشخصات ابعادی پیچ DIN 933 (نمونه)
برای انتخاب آچار و طراحی محل اتصال، دانستن ابعاد دقیق پیچ ضروری است. در جدول زیر، ابعاد کلیدی برای چند سایز پرکاربرد از پیچ استاندارد DIN 933 آورده شده است.
| قطر اسمی پیچ (d) | سایز آچار (s) | ارتفاع کلهگی (k) |
|---|---|---|
| M6 | 10 mm | 4 mm |
| M8 | 13 mm | 5.3 mm |
| M10 | 17 mm | 6.4 mm |
| M12 | 19 mm | 7.5 mm |
| M16 | 24 mm | 10 mm |
| M20 | 30 mm | 12.5 mm |
توجه: این جدول تنها بخشی از ابعاد استاندارد را نمایش میدهد. برای اطلاعات کامل، به جداول استاندارد مراجعه کنید.
کاربردهای گسترده پیچ شش گوش تمام رزوه DIN 933
به لطف استحکام بالا، دسترسی آسان و طراحی استاندارد، پیچ DIN 933 در طیف وسیعی از صنایع کاربرد دارد. برخی از مهمترین آنها عبارتاند از:
- صنعت ساختمان: اتصال سازههای فلزی، نصب اسکلتها و فریمها.
- ماشینآلات صنعتی: مونتاژ قطعات دستگاهها، خطوط تولید و تجهیزات سنگین.
- صنعت خودرو: اتصال قطعات موتور، شاسی و بدنه.
- پتروشیمی و نفت و گاز: استفاده در خطوط لوله، فلنجها و تجهیزات پالایشگاهی.
- تأسیسات و لولهکشی: نصب ساپورتها و بستهای نگهدارنده.
- مصارف عمومی: ساخت مبلمان فلزی، قفسهبندی و پروژههای DIY.
گریدها و پوششها: چگونه پیچ مناسب را انتخاب کنیم؟
انتخاب گرید و پوشش مناسب، تأثیر مستقیم بر عملکرد و طول عمر اتصال دارد. گریدهای مقاومتی (مانند 8.8، 10.9 و 12.9) نشاندهنده میزان استحکام کششی و نقطه تسلیم پیچ هستند. برای اطلاعات دقیقتر میتوانید به مقاله تخصصی ما در مورد تفاوت بین پیچهای گرید 8.8، 10.9 و 12.9 مراجعه کنید.
- گرید 8.8: پرکاربردترین گرید برای مصارف عمومی و صنعتی که نیاز به استحکام بالا دارند.
- گرید 10.9: برای کاربردهای تحت تنش و بار بالا، مانند صنعت خودرو و ماشینآلات سنگین.
- پوشش گالوانیزه: برای محافظت در برابر رطوبت و محیطهای خورنده.
- استنلس استیل: برای محیطهای بسیار خورنده، مرطوب و صنایع غذایی و بهداشتی.
نکات مهم هنگام خرید پیچ استاندارد DIN 933
برای اطمینان از یک خرید موفق، به این نکات توجه کنید:
- شناسایی نیاز پروژه: گرید، سایز و پوشش مورد نیاز خود را بر اساس شرایط محیطی و میزان بار مشخص کنید.
- بررسی علائم حک شده: پیچهای استاندارد معمولاً دارای علائم حک شده روی گل پیچ هستند که گرید و نام تولیدکننده را نشان میدهد.
- انتخاب تأمینکننده معتبر: خرید پیچ استاندارد DIN 933 از یک منبع نامعتبر میتواند ایمنی کل پروژه شما را به خطر بیندازد. تأمینکنندگانی مانند “متین بولت” کیفیت و اصالت محصولات خود را تضمین میکنند.
- توجه به مهره و واشر: برای یک اتصال بینقص، از مهره شش گوش و واشر با گرید و متریال متناسب استفاده کنید.
جمعبندی: چرا پیچ DIN 933 یک انتخاب هوشمندانه است؟
پیچ استاندارد DIN 933 به دلیل طراحی تمام رزوه، کلهگی ششگوش کارآمد، تنوع در گریدها و پوششها و از همه مهمتر، پیروی از یک استاندارد جهانی معتبر، به یکی از مطمئنترین و پرکاربردترین اتصالات در دنیای صنعت تبدیل شده است. این پیچ با فراهم کردن اتصالی محکم و قابل اعتماد، نقشی حیاتی در پایداری و ایمنی بیشمار سازه و دستگاه ایفا میکند. انتخاب صحیح این قطعه کوچک، تفاوتی بزرگ در نتیجه نهایی پروژه شما ایجاد خواهد کرد.
مجموعه متین بولت به عنوان یکی از پیشروان در زمینه خرید و فروش پیچ و مهره، با ارائه طیف کاملی از پیچ استاندارد DIN 933 در گریدها، سایزها و پوششهای مختلف، آماده است تا شما را در تأمین اتصالات مورد نیاز پروژههایتان یاری کند. برای دریافت مشاوره تخصصی رایگان و ثبت سفارش، همین امروز با کارشناسان ما تماس بگیرید و از کیفیت و اصالت محصولات ما اطمینان حاصل کنید.
سوالات متداول (FAQ)
1. تفاوت اصلی بین پیچ DIN 933 و DIN 931 چیست؟
تفاوت اصلی در طول رزوه است. پیچ DIN 933 تمام رزوه (Full Thread) است، در حالی که پیچ DIN 931 نیم رزوه (Partial Thread) بوده و بخشی از ساقه آن بدون رزوه است.
2. آیا میتوان از پیچ DIN 933 در هر کاربردی استفاده کرد؟
اگرچه این پیچ بسیار پرکاربرد است، اما برای کاربردهایی که نیروی برشی بالایی به ساقه پیچ وارد میشود، استفاده از پیچ نیم رزوه (DIN 931) به دلیل داشتن ساقه صاف و مقاومتر، ارجحیت دارد.
3. اعداد گرید مانند 8.8 به چه معنا هستند؟
عدد اول (8) ضربدر 100، حداقل استحکام کششی پیچ (800 مگاپاسکال) و حاصلضرب دو عدد (8×8=64) ضربدر 10، استحکام تسلیم آن (640 مگاپاسکال) را نشان میدهد.
4. بهترین پوشش برای پیچ DIN 933 جهت استفاده در فضای باز چیست؟
برای محیطهای بیرونی، پوشش گالوانیزه گرم (Hot-Dip Galvanized) به دلیل ضخامت و مقاومت بالا در برابر خوردگی، یکی از بهترین گزینههاست.
