پیچ و مهره مخصوص تابلو برق صنعتی: انتخاب، جنس، استاندارد و نکات نصب

۱. مقدمه

در سیستم‌های برق صنعتی، استحکام و ایمنی اتصالات نقش حیاتی در عملکرد بدون خطا دارند. تابلو برق صنعتی، به‌عنوان قلب تپندهٔ کنترل و توزیع جریان، نیازمند اتصال‌های مکانیکی مطمئن و مقاوم است. پیچ و مهره مخصوص تابلو برق، جزئی کوچک اما حیاتی در عملکرد پایدار تجهیزات محسوب می‌شود. در محیط‌هایی که ارتعاش، دما و فشار وجود دارد، انتخاب نادرست پیچ و مهره می‌تواند منجر به اتصال نامطمئن، گرم‌شدن بیش از حد و حتی خطرات الکتریکی جدی شود. این مقدمه بر اهمیت این اجزای به ظاهر ساده در تضمین سلامت شبکه قدرت و کنترل تأکید دارد.

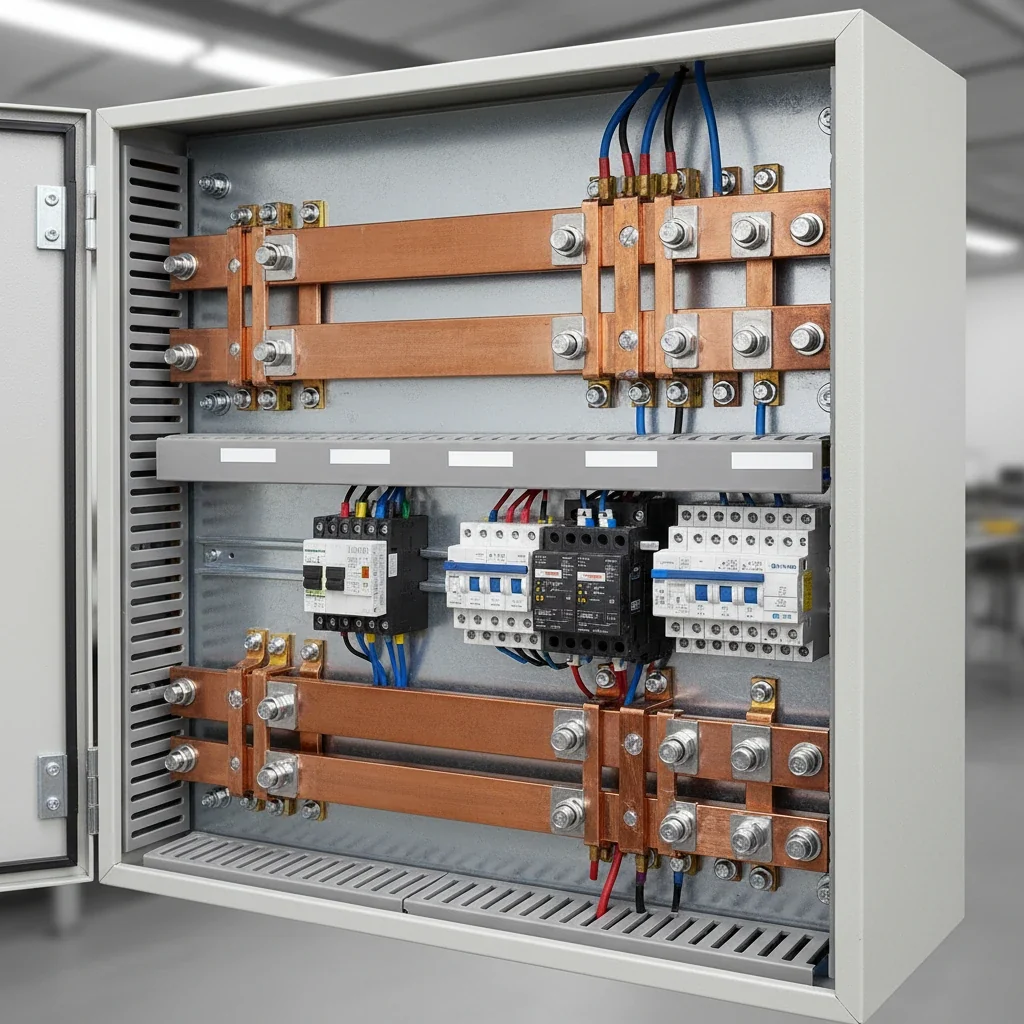

متین بولت با تخصص در تولید پیچ و مهره‌های خاص و صنعتی، راه‌حل‌های اختصاصی برای ساخت تابلو برق‌های فشار ضعیف (LV) و فشار متوسط (MV) ارائه می‌دهد که کاملاً با شرایط محیطی سخت سازگار هستند. تمرکز ما بر روی موادی است که نه‌تنها مقاومت مکانیکی را تأمین کنند، بلکه در برابر پدیده خوردگی الکتروشیمیایی نیز مقاوم باشند.پیچ و مهره مخصوص تابلو برق صنعتی

۲. اهمیت اتصال مطمئن در تابلو برق صنعتی

در تابلوهای برق، پیچ‌ها و مهره‌ها وظایفی فراتر از صرفاً نگه داشتن دو قطعه در کنار هم دارند. این اتصالات باید سه نقش اصلی را ایفا کنند:

۲.۱. حفظ استحکام مکانیکی در برابر ارتعاش

تجهیزاتی مانند کنتاکتورها، رله‌ها، فن‌های تهویه و به‌ویژه درایوهای کنترل موتور (VFDs)، ارتعاشات مکرر و با فرکانس‌های مختلف ایجاد می‌کنند. این ارتعاشات می‌توانند منجر به پدیده شل‌شدگی پیچ‌ها شوند. اگر پیچ شل شود، نیروی فشاری اولیه بر روی سطح اتصال کاهش یافته و منجر به موارد زیر می‌شود:

• کاهش سطح تماس مؤثر: سطح مؤثر برای انتقال جریان یا نیرو کاهش می‌یابد.
• ایجاد سایش و خستگی: حرکت‌های جزئی باعث سایش رزوه و شل‌تر شدن بیشتر اتصال می‌شود.

۲.۲. کنترل مقاومت تماسی و جلوگیری از Hot Spot

مقاومت الکتریکی در محل اتصال (Contact Resistance) باید تا حد ممکن پایین باشد. اگر پیچ شل شود، مقاومت تماسی افزایش می‌یابد. طبق قانون ژول، اتلاف توان (گرما) با مجذور جریان و مقاومت متناسب است:
[ P = I^2 \cdot R_{\text{contact}} ] افزایش ناگهانی $R_{\text{contact}}$ حتی با جریان نامی، می‌تواند منجر به تولید گرمای موضعی شدید (Hot Spot) شده و عایق‌بندی و حتی فلزات اطراف را ذوب کند که نتیجه آن قطعی یا آتش‌سوزی است.

به همین علت، مهندسان برق حرفه‌ای، همیشه از پیچ و مهره‌های دارای کلاس مقاومت بالا (مانند کلاس‌های 8.8، 10.9 و 12.9) در بخش‌های بحرانی مانند شین‌کشی (Busbar Connection) استفاده می‌کنند تا نیروی پیش‌تنیدگی (Preload Force) لازم حفظ شود.

۳. انواع پیچ و مهره مورد استفاده در تابلو برق

تنوع عملکردی در تابلوهای برق نیازمند طیف وسیعی از اتصالات است. دسته‌بندی اصلی آن‌ها بر اساس محل استفاده و ویژگی‌های مورد نیاز است:

نوع اتصالکاربرد اصلیملاحظات ویژهپیچ‌های ساختاری (Structural Bolts)مونتاژ فریم، نصب تجهیزات سنگین، اتصالات شین‌کشیمعمولاً شش‌گوش (Hex Head) با استاندارد DIN 931/933پیچ‌های دستگاهی (Machine Screws)اتصال تجهیزات کوچک روی ریل‌ها (مانند ترمینال‌ها، PLC)اغلب با سر گرد (Pan Head) یا خزینه (Countersunk)پیچ‌های ارت (Grounding Screws)اتصال قطعات به بدنه فلزی برای تخلیه جریان خطانیاز به پوشش خاص (مثلاً قلع) یا استفاده از مواد مسیپیچ‌های عایق‌دار (Insulated Screws)در مواردی که نیاز به جداسازی الکتریکی بین دو بخش هادی وجود دارد.استفاده از مواد کامپوزیت یا پوشش‌های پلیمری ضخیممهره‌های قفل‌شونده (Lock Nuts)مناطقی با لرزش شدید یا دسترسی دوره‌ای برای بازرسیشامل مهره‌های خروسکی (Jam Nuts)، مهره‌های فنردار (Spring Lock Washers) یا مهره‌های با درج نایلونی (Nylon Insert Nuts)

۳.۱. نقش واشرها (Washers) در ثبات اتصال

پیچ‌ها به تنهایی برای حفظ ثبات در برابر لرزش کافی نیستند. ترکیب صحیح با واشر ضروری است:

• واشرهای تخت (Flat Washers): وظیفه آن‌ها توزیع بار فشاری بر روی سطح گسترده‌تر و جلوگیری از آسیب به سطوح نرم‌تر است.
• واشرهای فنری (Spring Washers): این واشرها با ایجاد یک نیروی ارتجاعی مداوم، افت پیش‌تنیدگی ناشی از انبساط حرارتی یا لرزش‌های کوچک را جبران کرده و از باز شدن پیچ جلوگیری می‌کنند.
• واشرهای ستاره‌ای (Star Washers/Serrated Washers): این واشرها دارای دندانه‌های داخلی یا خارجی هستند که در هنگام بستن در فلز نفوذ کرده و اصطکاک جانبی ایجاد می‌کنند، که در برابر چرخش بسیار مؤثر است.

خرید پیچ و مهره در افغانستان | متین بولت

۴. استانداردهای بین‌المللی و الزامات فنی

پایداری عملکردی تابلوهای برق در سطح جهانی نیازمند انطباق با استانداردهای سخت‌گیرانه است. استفاده از محصولاتی که صرفاً بر اساس “تجربه” ساخته شده‌اند، در پروژه‌های حساس پذیرفته نیست.

۴.۱. استانداردهای مکانیکی و مواد اولیه

مهم‌ترین استانداردهایی که خواص مکانیکی پیچ و مهره‌ها را تعریف می‌کنند:

• EN ISO 898-1 (خواص مکانیکی): این استاندارد کدهای کلاس مقاومت را تعریف می‌کند. به‌عنوان مثال، کلاس 10.9 به این معناست که پیچ دارای حداقل استحکام کششی نهایی ( \sigma_{u} = 1000 , \text{MPa} ) و حداقل تنش تسلیم ( \sigma_{y} = 900 , \text{MPa} ) است. (برای کلاس 8.8، مقادیر 800 و 640 مگاپاسکال هستند).
• ISO 4014 / DIN 931 (پیچ شش‌گوش): استاندارد متداول برای پیچ‌های با طول رزوه جزئی (Partial Thread).
• ISO 4017 / DIN 933 (پیچ شش‌گوش): استاندارد برای پیچ‌های کاملاً رزوه‌دار (Fully Threaded)، که برای اتصال‌های نازک‌تر و اتصالات با سطح تماس کامل ارجحیت دارد.

۴.۲. استاندارد تابلو برق (IEC 61439)

استاندارد IEC 61439 (مجموعه استاندارد ساخت تابلوهای برق فشار ضعیف) به‌طور خاص بر اتصالات داخلی تأکید دارد:

• بخش مربوط به استحکام مکانیکی و مقاومت در برابر ارتعاشات شدید، مستلزم استفاده از بست‌های دارای تأییدیه مکانیکی مشخص است.
• بخش مربوط به افزایش حرارت (Temperature Rise Test) مستقیماً به کیفیت اتصالات (و مقاومت تماسی آن‌ها) وابسته است.

۴.۳. متین بولت و تطابق با استانداردها

در محصولات متین بولت، کنترل کیفی با استفاده از تست‌های غیرمخرب (NDT) و تست‌های کششی بر اساس گواهینامه‌های ISO 898 انجام می‌شود. این تضمین می‌کند که هر بچ تولیدی، خواص مکانیکی اعلام‌شده را دارا باشد.

۵. انتخاب جنس مناسب پیچ و مهره

جنس متریال باید در تعادل بین هدایت الکتریکی (در صورت نیاز)، مقاومت در برابر محیط و هزینه، انتخاب شود.

۵.۱. متریال‌های رایج و کاربرد آن‌ها

جنس متریالویژگی کلیدیمحیط مناسبفولاد کربن با آبکاری روی (Zinc Plated)اقتصادی، مقاومت خوب در برابر خوردگی عمومیمحیط‌های خشک داخلی و کنترل‌شدهفولاد گالوانیزه گرم (Hot-Dip Galvanized)پوشش ضخیم، مقاومت عالی در برابر خوردگی محیطیتابلوهای فضای باز (Outdoor) با رطوبت متوسطاستنلس استیل 304 (A2)مقاومت بسیار خوب در برابر زنگ‌زدگی، غیر مغناطیسی (در برخی گریدهای)محیط‌های با رطوبت بالا و تغییرات دمایی متعادلاستنلس استیل 316L (A4)حاوی مولیبدن، مقاومت فوق‌العاده در برابر کلراید و مواد شیمیاییمحیط‌های صنعتی شیمیایی، تابلوهای ساحلی و دریایی

۵.۲. ملاحظات هدایت الکتریکی در اتصالات ارت

در اتصالات مربوط به سیستم ارتینگ (PE)، مقاومت سطح تماس اهمیت حیاتی دارد.

1. پیچ‌های مسی (Copper Screws): بهترین رسانایی الکتریکی را دارند، اما مقاومت مکانیکی آن‌ها پایین‌تر از فولاد است و نیاز به محافظت در برابر خوردگی گالوانیکی با شین دارند.
2. آبکاری قلع (Tin Plating): در پیچ‌های فولادی، آبکاری با قلع هدایت الکتریکی را بهبود بخشیده و از اکسید شدن سطح جلوگیری می‌کند.

۶. مقاومت در برابر خوردگی و حرارت در عملکرد طولانی‌مدت

تابلوهای برق صنعتی اغلب تحت بارهای کاری سنگین عمل می‌کنند که منجر به نوسانات دمایی قابل توجهی می‌شود.

۶.۱. انبساط حرارتی و تنش‌های باقیمانده

تغییرات دمایی باعث انبساط و انقباض می‌شود. این پدیده باعث تغییر در نیروی پیش‌تنیدگی پیچ (Clamping Force) می‌شود. اگر پیچ از فولاد و مهره از ماده‌ای با ضریب انبساط حرارتی متفاوت ساخته شود، تنش‌های داخلی ایجاد می‌شود.
برای مثال، در تابلوهایی که دمای کاری محیطی بین (-40) تا (+50^\circ\text{C}) است، انتخاب مواد با ضرایب انبساط نزدیک به هم (مانند استفاده از فولاد به فولاد) برای کاهش خزش (Creep) و از دست رفتن نیروی بست بسیار مهم است.

اگر پیچ‌ها از کلاس‌های بالاتری مانند 12.9 باشند، سختی بالاتر آن‌ها به حفظ تنش اولیه در برابر خزش در دماهای بالاتر کمک می‌کند.

۶.۲. پوشش‌های محافظ تخصصی

برای افزایش عمر مفید در محیط‌های خورنده، پوشش‌های پیشرفته‌ای استفاده می‌شود که اغلب به عنوان یک مزیت رقابتی در نظر گرفته می‌شوند:

• پوشش‌های فلزی-سرامیکی (Zinc Flake Coatings): این پوشش‌ها (مانند Dacromet یا Geomet) برخلاف آبکاری روی، لایه‌ای سرامیکی ایجاد می‌کنند که مقاومت به خوردگی نمکی (Salt Spray Test) را تا 1000 ساعت افزایش می‌دهد و همزمان هدایت الکتریکی بسیار کمی دارند (که برای اتصالات ساختاری ایده‌آل است).
• پوشش‌های PTFE (تفلون): اغلب برای کاهش ضریب اصطکاک در زمان بستن و جلوگیری از قفل شدن پیچ (Galling) استفاده می‌شود.

شرکت Matin Bolt در تولید پیچ‌های استنلس و گالوانیزه از ماشین‌آلات پرس سرد و رزوه‌زنی دقیق (Thread Rolling) استفاده می‌کند. رزوه‌زنی دقیق، برخلاف برش‌دهی (Cutting)، ساختار متالوژیکی فلز را دست‌نخورده باقی می‌گذارد و مقاومت کششی در ناحیه رزوه را تا 20% افزایش می‌دهد.

۷. نکات نصب و گشتاور بستن (Torque Specification)

نصب نادرست، حتی با استفاده از بهترین پیچ‌ها، منجر به شکست اتصال خواهد شد. مهم‌ترین پارامتر نصب، گشتاور بستن (Torque) است.

۷.۱. اهمیت کنترل گشتاور

گشتاور اعمال شده به پیچ باید به گونه‌ای باشد که نیروی محوری (Axial Load) لازم برای فشرده‌سازی قطعات و ایجاد اصطکاک کافی در محل تماس به دست آید، بدون اینکه پیچ از حد تسلیم خود فراتر رود و دچار تغییر شکل پلاستیک شود.

فرمول کلی برای تعیین نیروی بست (F) با استفاده از گشتاور (T):
[ T = K \cdot d \cdot F ] که در آن:

• ( T ): گشتاور اعمالی (نیوتن متر)
• ( d ): قطر اسمی پیچ (متر)
• ( F ): نیروی محوری یا پیش‌تنیدگی (نیوتن)
• ( K ): ضریب اصطکاک (که به جنس سطح، پوشش و روان‌کاری بستگی دارد. معمولاً بین 0.15 تا 0.25)

۷.۲. جدول راهنمای گشتاور (برای اتصالات فولادی با پوشش معمولی)

این مقادیر تقریبی هستند و باید برای هر پروژه با توجه به استاندارد سازنده تابلو تأیید شوند:

سایز پیچ (Metric)کلاس مقاومت 8.8 (Nm)کلاس مقاومت 10.9 (Nm)کلاس مقاومت 12.9 (Nm)M610 – 1214 – 1618 – 20M824 – 2830 – 3538 – 42M1045 – 5260 – 7075 – 85M1280 – 95110 – 125135 – 155

توصیه نصب:

1. همیشه باید از آچار ترکمتر کالیبره شده استفاده شود.
2. در اتصالات چندپیچ (مانند شین‌کشی)، بستن باید به‌صورت متقاطع و مرحله‌ای انجام شود (ابتدا با 50% گشتاور، سپس با 100% نهایی) تا توزیع بار یکنواخت باشد.
3. در صورت استفاده از واشرهای فنری، پس از رسیدن به گشتاور نهایی، باید بلافاصله آچار برداشته شود تا فنر فرصت آزادسازی نداشته باشد.

۸. مزایای استفاده از پیچ و مهره مخصوص تابلو برق ساخت متین بولت

تولید پیچ و مهره‌های مخصوص تابلو برق نیازمند درک عمیق از نیازهای خاص صنعت برق است که با نیازهای عمومی ساخت و ساز متفاوت است.

۸.۱. کیفیت تضمین‌شده در برابر محیط‌های چالش‌برانگیز

محصولات متین بولت با در نظر گرفتن عوامل کلیدی زیر طراحی و تولید می‌شوند:

• مقاومت در برابر پتانسیل خوردگی گالوانیکی: ارائه کیت‌های اتصال شامل دو یا سه نوع فلز که باید در کنار هم قرار گیرند (مثلاً فولاد به آلومینیوم)، با استفاده از عایق‌های حائل یا پوشش‌های ضدگالوانیک تخصصی.
• پایداری ابعادی تحت بار: دقت در تلرانس‌های تولیدی، که اطمینان می‌دهد لبه‌های سر پیچ کاملاً با ابزارهای گشتاورگیری سازگار بوده و رزوه‌ها کاملاً هم‌محور هستند.

۸.۲. قابلیت سفارشی‌سازی و پشتیبانی فنی

یکی از بزرگترین مزایای همکاری با تولیدکنندگان تخصصی مانند متین بولت، قابلیت تأمین قطعات غیر استاندارد است:

• پیچ‌های با طول غیرمتعارف: برای تابلوهای عمیق یا بسیار کم‌عمق.
• رزوه‌های خاص (مثلاً نیمه رولد): برای حفظ استحکام در شین‌هایی که نیاز به سوراخ‌کاری اولیه ندارند.
• بسته‌بندی اختصاصی: تأمین پیچ و مهره‌ها به‌صورت کیت‌های مونتاژشده یا پیش‌بسته برای خطوط تولید انبوه تابلوها (Pre-kitted assemblies).

پیچ و مهره مخصوص تابلو برق

۹. جمع‌بندی و توصیه فنی نهایی

انتخاب پیچ و مهره مناسب برای تابلو برق صنعتی، نه یک جزئیات کم‌اهمیت، بلکه تصمیمی حیاتی در ایمنی و دوام سیستم برق است. یک اتصال ضعیف می‌تواند زنجیره‌ای از خرابی‌ها را آغاز کند که هزینه‌های سنگینی به دنبال دارد.

توصیه‌های کلیدی:

1. اولویت مواد: در محیط‌های مرطوب یا با پتانسیل خوردگی، از استنلس استیل 316L یا پوشش‌های Zinc Flake استفاده کنید.
2. اجرای صحیح: هرگز گشتاور بستن را بر اساس حدس و گمان تعیین نکنید؛ همیشه از جدول‌های مرجع و آچار ترکمتر استفاده نمایید.
3. تأمین کیفیت: برای پروژه‌های بزرگ صنعتی، توصیه می‌شود تنها از تولیدکنندگان معتبر مانند Matin-Bolt.ir خرید شود تا هم کیفیت فنی محصول و هم مطابقت با استانداردهای جهانی (مانند ISO و DIN) تضمین گردد.

در نهایت، پیچ و مهره مخصوص تابلو برق، ترکیبی از علم مکانیک و الکتریسیته است؛ جایگاهی که دقت، ماده و مهندسی واقعی تصمیم نهایی را رقم می‌زند. سرمایه‌گذاری بر روی اتصالات باکیفیت، در حقیقت سرمایه‌گذاری بر روی قابلیت اطمینان طولانی‌مدت کل سیستم کنترلی شماست.
