پیچ و مهره 12.9 آلیاژی فشار بالا: تحلیل فنی و کاربردهای مهندسی

پیچ و مهره 12.9 آلیاژی فشار بالا: تحلیل فنی و کاربردهای مهندسی

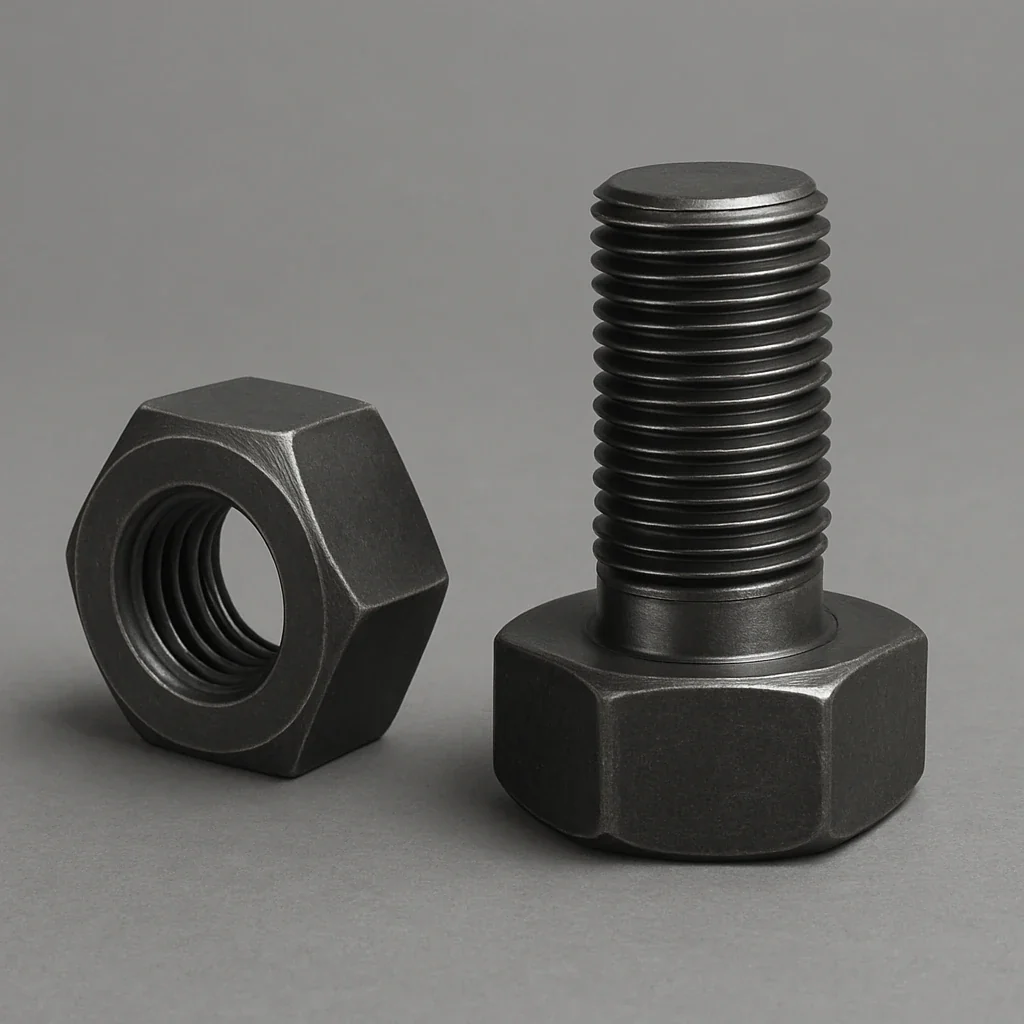

1. مقدمه: معرفی مفهوم گرید 12.9 و اهمیت آن در اتصالات بحرانی صنعتی

اتصالات پیچی در مهندسی سازه و ماشین‌سازی از اجزای حیاتی هستند که ایمنی و عملکرد کل سیستم را تضمین می‌کنند. در شرایطی که نیروهای عملیاتی از حد تحمل گریدهای رایج‌تر مانند 8.8 یا 10.9 فراتر می‌روند، استفاده از اتصالات با استحکام فوق‌العاده بالا ضروری می‌گردد. گرید 12.9 (Grade 12.9) که بر اساس استاندارد ISO 898-1 تعریف می‌شود، نمایانگر بالاترین سطح استحکام کششی در میان پیچ و مهره‌های فولادی آلیاژی پرکاربرد در صنعت است.

این گرید به طور خاص برای کاربردهایی طراحی شده است که نیاز به انتقال بار بالا تحت تنش‌های فشاری یا کششی قابل توجه دارند، جایی که حفظ یکپارچگی اتصال تحت بارهای نامی حیاتی است. تمایز اصلی گرید 12.9 در توانایی آن برای تحمل تنش‌های کاری بسیار بالاتر نسبت به گریدهای استاندارد است، که این امر منجر به کاهش سطح مقطع مورد نیاز و در نتیجه، سبک‌سازی قطعات مونتاژ شده می‌گردد. هدف این سند، ارائه یک تحلیل فنی عمیق از ویژگی‌های مکانیکی، متالورژیکی، و الزامات نصب این اتصالات بحرانی است.

2. تعریف فنی پیچ و مهره 12.9 بر اساس استاندارد ISO 898-1

استاندارد ISO 898-1 (خواص مکانیکی بست‌ها از فولاد) مرجع اصلی تعریف مشخصات گرید 12.9 است. این گرید با ترکیب دقیق عناصر آلیاژی و عملیات حرارتی خاص، به خواص مکانیکی زیر دست می‌یابد:

الف) حداقل استحکام کششی نهایی (Ultimate Tensile Strength, $R_{m}$):
حداقل مقدار اسمی برای استحکام کششی نهایی برای پیچ‌های گرید 12.9 برابر با 1200 مگاپاسکال (MPa) تعریف شده است. این مقدار به طور مستقیم در نام‌گذاری گرید (عدد اول ضربدر 100) منعکس شده است.

ب) حداقل تنش تسلیم (Yield Strength, $R_{p0.2}$):
حداقل تنش تسلیم که معیاری برای تعریف حد الاستیک ماده است، تقریباً 80 درصد استحکام کششی نهایی تعیین می‌شود: [ R_{p0.2} \geq 0.80 \times R_{m} ] برای گرید 12.9، این مقدار حداقل برابر با $0.80 \times 1200 \text{ MPa} = \mathbf{960 \text{ MPa}}$ است. با این حال، در عمل و بر اساس مشخصات سخت‌گیرانه‌تر، تنش تسلیم واقعی اغلب نزدیک به 1080 مگاپاسکال (یا بیشتر) در نظر گرفته می‌شود تا ایمنی بیشتری در طراحی ایجاد شود.

ج) سختی (Hardness):
سختی مورد نیاز برای این گرید در محدوده خاصی قرار دارد که توسط فرآیند سخت‌کاری و بازپخت کنترل می‌شود. برای پیچ‌های متریک 12.9، سختی معمولاً در محدوده 39 تا 44 بر اساس مقیاس راکول سی ($\text{HRC}$) قرار می‌گیرد. این محدوده نشان‌دهنده تعادل بین استحکام بالا و حفظ حداقل چقرمگی لازم است.پیچ و مهره 12.9 آلیاژی

3. متریال و ترکیب شیمیایی فولاد آلیاژی (Cr-Mo) و نقش عملیات حرارتی Quench & Temper

دستیابی به استحکام 1200 مگاپاسکال در فولادهای کربنی ساده امکان‌پذیر نیست. گرید 12.9 اساساً بر پایه فولادهای آلیاژی کم کربن با عناصر تقویتی ساخته می‌شود.

متریال پایه: معمولاً از فولادهای سری AISI 4140 (یا معادل اروپایی آن) استفاده می‌شود که یک فولاد کروم-مولیبدن ($\text{Cr-Mo}$) است.

• کربن (C): معمولاً بین 0.38 تا 0.50 درصد. کربن عنصر اصلی برای سخت شدن از طریق مارتنزیت‌سازی است.
• کروم (Cr): افزایش سختی‌پذیری (Hardenability) و بهبود مقاومت در برابر تغییر شکل در دمای بالا.
• مولیبدن (Mo): نقش حیاتی در کاهش حساسیت به تمپر امربرتلنس (Temper Embrittlement) و افزایش استحکام تسلیم پس از عملیات حرارتی دارد.

عملیات حرارتی (Quench & Temper – کوئنچ و تمپر):
این فرآیند دو مرحله‌ای برای ایجاد ریزساختار مورد نیاز ضروری است:

1. کوئنچ (سرد کردن سریع): فولاد تا دمای آستنیتی شدن گرم شده و سپس به سرعت در آب یا روغن سرد می‌شود تا مارتنزیت (ساختار بسیار سخت و شکننده) تشکیل شود.
2. تمپر (بازپخت): ماده سرد شده بلافاصله در دمای کنترل‌شده (معمولاً بین 400 تا 600 درجه سانتی‌گراد) حرارت داده می‌شود. این فرآیند باعث می‌شود بخشی از مارتنزیت شکننده به مارتنزیت تمپر شده (Tempered Martensite) تبدیل شود که دارای استحکام بالا همراه با انعطاف‌پذیری (چقرمگی) قابل قبول است. تنظیم دقیق دمای تمپر، کلید دستیابی به تعادل بین استحکام 1200 مگاپاسکال و چقرمگی کافی برای جلوگیری از شکست ناگهانی است.پیچ و مهره 12.9 آلیاژی

4. دلیل نام‌گذاری «پیچ فشار بالا» و توضیح محدودیت‌های آن

اصطلاح «پیچ فشار بالا» یا «فشار بالا» در محافل صنعتی بیشتر به توانایی این گرید در تحمل نیروهای فشاری (Clamping Force) و کششی (Preload) بالا اشاره دارد که می‌تواند از طریق کوپلینگ رزوه اعمال شود، نه لزوماً مقاومت در برابر فشارهای هیدرولیکی یا سیالاتی خاص.

توضیح محدودیت‌ها (شکنندگی نسبی):
با وجود استحکام کششی بسیار بالا، فولادهای آلیاژی سخت شده (مانند 12.9) به طور ذاتی نسبت به گریدهای نرم‌تر (مانند 8.8) چقرمگی کمتری دارند. چقرمگی (Toughness) توانایی ماده برای جذب انرژی قبل از شکست است.

1. حساسیت به تنش موضعی: در نقاط تمرکز تنش (مانند شیار انتهای رزوه یا زیر سر پیچ)، اگر تنش از حد مجاز فراتر رود، پتانسیل شکست ترد (Brittle Fracture) افزایش می‌یابد.
2. آسیب‌پذیری در برابر ضربه: در بارهای دینامیکی، ضربه‌ای یا لرزشی شدید، پیچ‌های 12.9 ممکن است نسبت به گریدهای با چقرمگی بالاتر (مانند 10.9 یا 8.8) سریع‌تر دچار شکست شوند، زیرا انرژی لازم برای شروع رشد ترک در آن‌ها کمتر است.
3. حساسیت به فرآیند: هرگونه نوسان در عملیات حرارتی یا آلودگی‌های سطحی (مانند هیدروژن امبرتلنت) می‌تواند منجر به کاهش شدید چقرمگی و وقوع شکست فاجعه‌بار شود.

5. کاربردهای واقعی و مهندسی‌شده در ماشین‌آلات صنعتی، قالب‌سازی، پرس‌ها و تجهیزات خاص

پیچ و مهره 12.9 به دلیل ویژگی‌های منحصربه‌فرد خود، در محیط‌هایی که شکست اتصال به معنای توقف تولید پرهزینه یا خطر ایمنی جدی است، مورد استفاده قرار می‌گیرد:

• پرس‌های هیدرولیک و مکانیکی: برای اتصال اجزای سنگین بدنه (Frame) و تثبیت سیلندرهای تحت فشار بالا که در آن‌ها نیروی گیرش باید بسیار زیاد باشد.
• ماشین‌آلات سنگین و ساخت‌وساز (Heavy Machinery): در اتصالات شاسی ماشین‌آلات معدنی، جرثقیل‌ها، و تجهیزات جابجایی مواد که تحت بارهای سنگین و تغییر شکل‌های مکرر قرار دارند.
• قالب‌های تزریق و دایکستینگ (Die Casting): برای مهار نیروهای باز شدن عظیم قالب‌ها (Clamping Force) که در حین تزریق مواد مذاب اعمال می‌شود.
• تجهیزات فرآوری نفت و گاز: در اتصالات فلنج‌های فشار بالا (High Pressure Flanges) و اتصالات سفت‌کننده تجهیزات حفاری که باید در برابر فشارهای عملیاتی مقاوم باشند.
• اتصالات نگهدارنده توربین و ژنراتور: در مناطقی که تنش‌های سانتریفیوژ بالا و نیروهای چرخشی قابل توجهی وجود دارد.پیچ و مهره 12.9 آلیاژی

6. مواردی که استفاده از پیچ 12.9 توصیه نمی‌شود

استفاده از گرید 12.9 باید بر اساس تحلیل مهندسی دقیق و نه صرفاً برای دستیابی به حداکثر استحکام، صورت گیرد. در موارد زیر، گریدهای دیگر معمولاً انتخاب بهتری هستند:

1. سازه‌های ساختمانی معمولی: برای اتصالات غیربحرانی سازه‌های فولادی سبک یا ساختمان‌ها، گریدهای 8.8 یا حتی 5.8 به دلیل هزینه کمتر و چقرمگی بالاتر در برابر بارهای باد و زلزله (که دینامیکی هستند) ارجحیت دارند.
2. محیط‌های خورنده (Corrosive Environments): فولاد آلیاژی 12.9 به طور ذاتی نسبت به خوردگی، به‌ویژه خوردگی تنشی (Stress Corrosion Cracking) حساس‌تر است. در محیط‌های مرطوب، شیمیایی یا دریایی، استفاده از فولادهای ضدزنگ (Stainless Steels) یا پوشش‌های تخصصی‌تر توصیه می‌شود.
3. اتصالات تحت بار لرزشی یا ضربه‌ای شدید: در قطعاتی که به طور مداوم تحت شوک‌های مکانیکی (مانند موتورهای احتراق داخلی یا سیستم‌های تعلیق) قرار دارند، چقرمگی بیشتر گرید 10.9 یا استفاده از روش‌های قفل‌کننده مکانیکی (مانند قفل‌های دندانه‌دار) مفیدتر است.
4. زمانی که سفتی (Stiffness) مهم‌تر از استحکام است: در برخی کاربردهای دقیق، هدف اصلی جلوگیری از تغییر شکل‌های کوچک (عدم انبساط محوری) است که این امر بیشتر به سختی الاستیک (مدول یانگ) وابسته است، نه صرفاً استحکام تسلیم پیچ.

7. مقایسه دقیق گریدهای 8.8، 10.9 و 12.9 از نظر استحکام، چقرمگی و ریسک شکست

مشخصهگرید 8.8گرید 10.9گرید 12.9استحکام کششی نهایی ($R_{m}$) (MPa)80010001200تنش تسلیم ($R_{p0.2}$) (MPa)6409001080ترکیب آلیاژیکربن متوسط (بدون آلیاژ سنگین)آلیاژی (Cr-Mo)آلیاژی سنگین (Cr-Mo)چقرمگیبالامتوسط تا خوبمتوسط تا پایین‌ترریسک شکست تردپایینمتوسطبالاتر (نیاز به کنترل دقیق)کاربرد اصلیسازه‌ای، مهندسی عمومیماشین‌آلات سنگین، فشار متوسطماشین‌آلات با تنش حداکثری

تفسیر ریسک: با افزایش گرید، چقرمگی کاهش می‌یابد. این بدان معناست که گشتاور بیش از حد (Over-tightening) یا نصب نادرست در گرید 12.9 به سرعت منجر به تنش بیش از حد و احتمال شکست ترد (به جای تسلیم پلاستیک) می‌شود، در حالی که گرید 8.8 ممکن است تحت همان شرایط، فقط دچار تغییر شکل پلاستیک شود.پیچ و مهره 12.9 آلیاژی

8. استانداردهای مرتبط (DIN 912، DIN 933، ASTM A574) و اهمیت مارک‌گذاری سر پیچ

انتخاب صحیح پیچ باید همواره با در نظر گرفتن استاندارد ابعادی و استاندارد خواص مکانیکی صورت گیرد.

• استانداردهای ابعادی (شکل پیچ):
  • DIN 912: پیچ‌های آلن (Hex Socket Head Cap Screws) – رایج برای اتصالات با دسترسی محدود یا نیاز به سطح صاف.
  • DIN 933: پیچ‌های شش‌گوش (Hexagon Head Bolts) – رایج‌ترین نوع در کاربردهای صنعتی سنگین.
  • ASTM A574: استاندارد معادل آمریکایی برای پیچ‌های آلن با استحکام بالا که اغلب با 12.9 مطابقت دارد.
• مارک‌گذاری سر پیچ (Head Marking):
  مارک‌گذاری اجباری روی سر پیچ یک الزام حیاتی برای تضمین انطباق محصول با خواص ادعا شده است.
  • گرید 12.9: باید با نشان “12.9” به صورت برجسته روی سر پیچ علامت‌گذاری شود. علاوه بر این، نشان سازنده (Manufacturer’s Mark) نیز باید وجود داشته باشد تا قابلیت ردیابی (Traceability) حفظ شود.
  • اهمیت: عدم وجود مارک استاندارد، یا وجود مارک اشتباه، قویاً نشان‌دهنده عدم انطباق محصول با الزامات عملیاتی است و استفاده از آن در کاربردهای فشار بالا ریسک شکست غیرقابل قبول را به همراه دارد.

9. پوشش‌های سطحی، خوردگی و هشدار جدی درباره گالوانیزه گرم و هیدروژن امبریتلمنت

پوشش‌دهی برای محافظت از پیچ‌های 12.9 در برابر خوردگی بسیار مهم است، اما باید با دقت بسیار بالایی انجام شود.

پوشش‌های رایج:

1. روی (Zinc Plating – Electroplated): رایج‌ترین روش است که لایه‌ای نازک از روی الکترولیزی ایجاد می‌کند. این پوشش مقاومت کافی در برابر خوردگی محیطی ملایم فراهم می‌آورد.
2. فسفاته و روغن‌کاری شده: برای کاربردهای داخلی یا محیط‌های خشک استفاده می‌شود.

هشدار جدی: گالوانیزه گرم (Hot-Dip Galvanizing):
استفاده از پیچ‌های 12.9 گالوانیزه گرم به شدت منع می‌شود. فرآیند گالوانیزه گرم شامل غوطه‌وری قطعه در حمام روی مذاب با دمای حدود 450 درجه سانتی‌گراد است. این دما بسیار بالاتر از دمای تمپر اولیه پیچ 12.9 است و باعث تخریب کامل ریزساختار مارتنزیت تمپر شده و کاهش شدید استحکام به زیر حد مجاز (حتی زیر گرید 8.8) می‌شود.

هشدار جدی: هیدروژن امبرتلنت (Hydrogen Embrittlement):
این پدیده یکی از بزرگترین خطرات برای گریدهای با استحکام بالا (بیش از 1000 مگاپاسکال) است. در طول فرآیندهای الکتروشیمیایی آبکاری (مانند آبکاری روی)، اتم‌های هیدروژن به داخل شبکه کریستالی فولاد نفوذ کرده و باعث کاهش شدید شکل‌پذیری و افزایش حساسیت به شکست ترد می‌شوند. پیچ‌های 12.9 باید پس از آبکاری، تحت فرآیند پخت هیدروژن (Hydrogen Bake) در دمای کنترل‌شده (معمولاً تا 200 درجه سانتی‌گراد) قرار گیرند تا هیدروژن نفوذ کرده خارج شود. عدم اجرای این مرحله، خطر شکست ناگهانی تحت بار را به شدت افزایش می‌دهد.

10. گشتاور بستن (Torque) و خطاهای رایج در نصب پیچ‌های 12.9

گشتاور بستن (Torque) پارامتر اصلی برای ایجاد نیروی پیش‌بار (Preload) مورد نیاز در اتصالات 12.9 است. این نیرو، که اتصال را محکم نگه می‌دارد، باید طبق محاسبات دقیق تنش اعمال شود.

فرمول محاسبه گشتاور (تقریبی):
[ T = K \cdot D \cdot P ] که در آن:

• $T$: گشتاور (Torque)
• $K$: ضریب اصطکاک (Friction Factor) – حیاتی‌ترین پارامتر متغیر
• $D$: قطر اسمی پیچ
• $P$: نیروی پیش‌بار مورد نظر (که بر اساس تنش تسلیم محاسبه می‌شود)

خطاهای رایج در نصب:

1. نادیده گرفتن ضریب اصطکاک (K): ضریب $K$ به شدت تحت تأثیر پوشش سطح پیچ و مهره و همچنین استفاده یا عدم استفاده از روان‌کار (Lubricant) است. استفاده از روان‌کار مناسب (مانند مولیبدن دی‌سولفید یا پوشش‌های PTFE) ضروری است و باعث کاهش $K$ و در نتیجه افزایش نیروی پیش‌بار برای گشتاور یکسان می‌شود. در صورت استفاده از روان‌کار، گشتاور استاندارد باید تا 20 تا 30 درصد کاهش یابد تا تنش بیش از حد نشود.
2. استفاده از گشتاور سنج کالیبره نشده: استفاده از ابزارهای گشتاور سنجی که کالیبراسیون آن‌ها منقضی شده است، مستقیماً منجر به اعمال گشتاور نامناسب (کم یا زیاد) می‌شود.
3. بستن بیش از حد (Over-tightening): این رایج‌ترین خطا در مورد 12.9 است. اعمال گشتاور بالاتر از مقدار طراحی، پیچ را وارد ناحیه کرنش پلاستیک بزرگ کرده و منجر به کاهش سطح مقطع مؤثر (استرین) و در نهایت شکست در طول عمر عملیاتی می‌شود.

11. اشتباهات متداول در خرید، انتخاب و مصرف پیچ و مهره 12.9

مدیریت ریسک در زنجیره تأمین و مونتاژ این اتصالات حیاتی است:

1. عدم تأیید منشأ و گواهی مواد (MTC): خرید پیچ 12.9 بدون گواهی تأیید مواد (Material Test Certificate) که فرآیند حرارتی، ترکیب شیمیایی و نتایج آزمایش کشش را تأیید کند، غیرقابل قبول است. محصول بدون گواهی، صرفاً یک قطعه فولادی با ظاهر 12.9 است.
2. ترکیب گریدهای متفاوت: هرگز نباید از پیچ 12.9 با مهره 8.8 استفاده شود. در این حالت، مهره قبل از اینکه پیچ به استحکام نهایی خود برسد، تسلیم می‌شود و اتصال از بین می‌رود. مهره‌های متناسب (مانند مهره‌های 12 یا 14L) باید استفاده شوند.
3. استفاده در شرایط غیر مهندسی شده: انتخاب 12.9 به این دلیل که «قوی‌تر است»، بدون در نظر گرفتن نیاز واقعی به آن استحکام و هزینه اضافی در نصب (نیاز به ابزار دقیق‌تر و کنترل دقیق‌تر)، یک اشتباه مدیریتی است.
4. عدم توجه به عمر خستگی: اگرچه 12.9 استحکام بالایی دارد، اما اگر بار عملیاتی دارای چرخه‌های تکراری باشد، باید تحلیل خستگی (Fatigue Analysis) انجام شود. استفاده از آن بدون تحلیل خستگی مناسب، ریسک شکست در اثر خستگی را افزایش می‌دهد.

آموزش جامع انتخاب و خرید پیچ و مهره پرمقاومت: راهنمای کاربردی و فنی

12. جمع‌بندی فنی و نتیجه‌گیری مهندسی

پیچ و مهره 12.9 آلیاژی یک راهکار مهندسی پیشرفته برای غلبه بر محدودیت‌های باربری در اتصالات بحرانی است. دستیابی به استحکام کششی 1200 مگاپاسکال تنها از طریق ترکیب دقیق شیمی کروم-مولیبدن و عملیات حرارتی کوئنچ و تمپر سخت‌گیرانه میسر است.

نتیجه‌گیری:
استفاده موفقیت‌آمیز از گرید 12.9 مستلزم درک عمیق از رابطه معکوس بین استحکام و چقرمگی است. این اتصالات برای محیط‌هایی که تحت بار استاتیک یا شبه‌استاتیک بسیار بالا هستند، ایده‌آل می‌باشند. با این حال، به دلیل حساسیت بالای آن‌ها به فرآیندهای نصب (گشتاور بیش از حد) و آسیب‌پذیری ذاتی در برابر پدیده‌های سطحی مانند هیدروژن امبرتلنت، نیاز به کنترل کیفیت دقیق در خرید (الزام به MTC) و مهارت بالا در نصب (استفاده از گشتاور سنج کالیبره و روان‌کاری صحیح) دارند. نادیده گرفتن این الزامات، پتانسیل تخریب عملکردی را که این گرید برای آن طراحی شده است، از بین می‌برد.
