جدول گام‌های پیچ‌های دنده چپ یک متری و انواع آن

جدول گام‌های پیچ‌های دنده چپ یک متری و انواع آن

مقدمه

پیچ و مهره از اساسی‌ترین اجزای ماشین‌آلات و سازه‌های مکانیکی هستند که نقش اتصال‌دهندگی و انتقال نیرو را بر عهده دارند. در میان انواع مختلف پیچ‌ها، پیچ‌های دنده‌دار به دلیل قابلیت انتقال دقیق حرکت و نیرو، کاربرد ویژه‌ای در صنایع مختلف دارند. یکی از پارامترهای کلیدی در طراحی و ساخت این پیچ‌ها، گام رزوه است که تعیین‌کننده فاصله بین دو رزوه متوالی می‌باشد.

در سیستم متریک، گام پیچ بر حسب میلی‌متر اندازه‌گیری می‌شود و جداول استاندارد برای آن تعریف شده است. پیچ‌های چپ‌گرد نیز که در کاربردهای خاصی مورد استفاده قرار می‌گیرند، دارای همین استانداردها هستند. این مقاله به بررسی جامع جدول گام‌های پیچ‌های دنده چپ یک متری، انواع آن، کاربردها و نکات فنی مرتبط می‌پردازد.

فصل اول: مبانی نظری پیچ و رزوه

1.1 تعریف پیچ و اجزای آن

پیچ یک عضو مکانیکی استوانه‌ای شکل است که در سطح خارجی آن شیار مارپیچی به نام رزوه ایجاد شده است. اجزای اصلی یک پیچ عبارتند از:

  • سر پیچ: بخشی که توسط آن پیچ به چرخش درمی‌آید
  • ساق: بدنه اصلی پیچ که رزوه روی آن قرار دارد
  • رزوه: شیارهای مارپیچی که در سطح خارجی ساق تعبیه شده‌اند
  • نوک: انتهای پیچ که ممکن است تخت، مخروطی یا گرد باشد

1.2 پارامترهای اساسی رزوه

برای توصیف کامل یک رزوه، پارامترهای زیر باید مشخص شوند:

قطر اسمی (dd): قطر خارجی رزوه که معمولاً به عنوان اندازه پیچ شناخته می‌شود. برای مثال در پیچ M10، عدد 10 نشان‌دهنده قطر اسمی 10 میلی‌متر است.

گام (PP): فاصله محوری بین دو نقطه متناظر روی دو رزوه مجاور. این پارامتر مهم‌ترین مشخصه برای تعیین نوع رزوه است. رابطه گام با پیشروی در هر چرخش کامل پیچ به صورت زیر است:

L=P×nL = P \times n

که در آن LL پیشروی، PP گام و nn تعداد دور چرخش است.

قطر داخلی (d1d_1): قطر کوچک‌ترین دایره‌ای که رزوه را در بر می‌گیرد. این قطر تعیین‌کننده استحکام محوری پیچ است.

قطر مؤثر (d2d_2): قطر استوانه‌ای فرضی که در آن ضخامت رزوه و فاصله بین رزوه‌ها برابر است. این قطر در محاسبات مقاومت برشی رزوه استفاده می‌شود:

d2=d−0.6495×Pd_2 = d – 0.6495 \times P

زاویه رزوه (α\alpha): زاویه بین دو سطح رزوه که در رزوه متریک استاندارد برابر 60°60° است.

ارتفاع رزوه (HH): فاصله شعاعی بین قطر خارجی و داخلی رزوه که برای رزوه متریک به صورت زیر محاسبه می‌شود:

H=0.866×PH = 0.866 \times P

1.3 رزوه چپ‌گرد و راست‌گرد

رزوه راست‌گرد (RH – Right Hand): رزوه‌ای که با چرخش در جهت عقربه‌های ساعت، پیچ به داخل محیط نفوذ می‌کند. این نوع رزوه متداول‌ترین نوع است و در 90 درصد کاربردها استفاده می‌شود.

رزوه چپ‌گرد (LH – Left Hand): رزوه‌ای که با چرخش خلاف جهت عقربه‌های ساعت، پیچ به داخل محیط نفوذ می‌کند. این نوع رزوه در موارد خاصی کاربرد دارد که در ادامه به آن‌ها خواهیم پرداخت.

تشخیص رزوه چپ از راست: اگر پیچ را به صورت عمودی در مقابل خود قرار دهید، در رزوه راست‌گرد خطوط رزوه از پایین چپ به بالا راست می‌روند، در حالی که در رزوه چپ‌گرد از پایین راست به بالا چپ حرکت می‌کنند.

آشنایی با انواع پیچ و مهره و کاربرد هرکدام در صنعت

فصل دوم: استانداردهای متریک و سیستم ISO

2.1 تاریخچه استانداردسازی

استانداردسازی رزوه‌های پیچ در اواخر قرن نوزدهم آغاز شد. سیستم متریک رزوه که توسط سازمان بین‌المللی استاندارد (ISO) تدوین شده، بر اساس سیستم SI است و در اکثر کشورهای جهان به کار می‌رود.

استاندارد اصلی برای رزوه متریک، ISO 68-1 است که مشخصات پروفیل رزوه متریک عمومی را تعریف می‌کند. استاندارد ISO 724 نیز ابعاد اساسی رزوه متریک را مشخص می‌کند.

2.2 انواع رزوه متریک

رزوه درشت (Coarse Thread): این نوع رزوه دارای گام بزرگ‌تری است و برای کاربردهای عمومی مناسب است. مقاومت بیشتری در برابر آسیب دارد و مونتاژ آن سریع‌تر است.

رزوه ریز (Fine Thread): دارای گام کوچک‌تری است و دقت بالاتری در تنظیم و نگهداری موقعیت دارد. برای کاربردهایی که نیاز به دقت بالا و مقاومت بیشتر در برابر شل شدن است، استفاده می‌شود.

رزوه فوق‌ریز (Extra Fine Thread): گام بسیار کوچک دارد و در کاربردهای بسیار دقیق و حساس به کار می‌رود.

2.3 علامت‌گذاری استاندارد

پیچ‌های متریک با حرف M و سپس قطر اسمی علامت‌گذاری می‌شوند. برای مثال:

  • M6: پیچ متریک با قطر اسمی 6 میلی‌متر (گام استاندارد)
  • M6 × 0.75: پیچ متریک 6 میلی‌متر با گام 0.75 میلی‌متر (گام ریز)
  • M6 × 0.75 LH: همان پیچ با رزوه چپ‌گرد

فصل سوم: جداول استاندارد گام پیچ‌های متریک

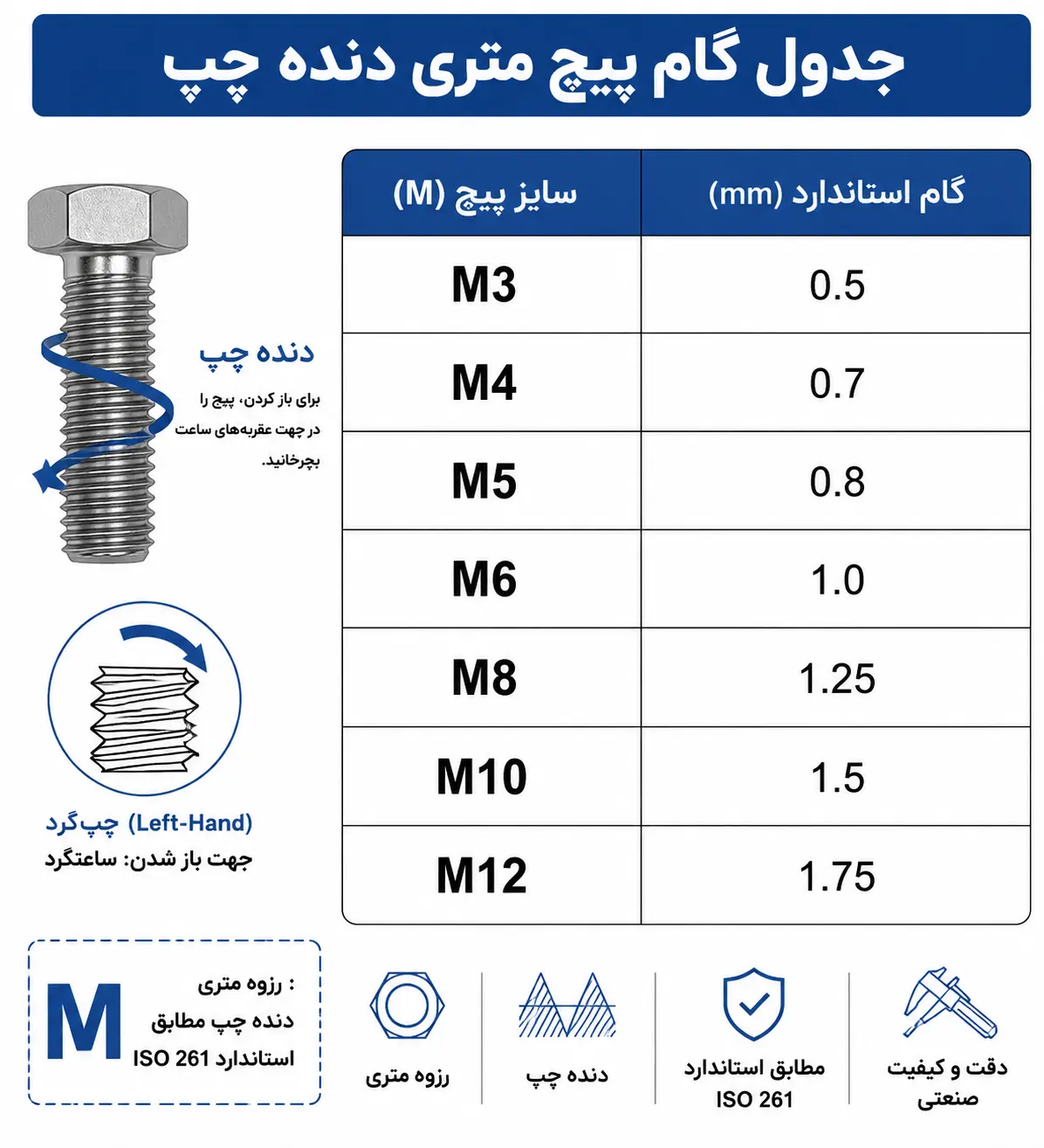

3.1 جدول گام‌های درشت (Coarse Thread)

این جدول مربوط به رزوه‌های متریک با گام استاندارد است که بدون ذکر گام در علامت‌گذاری، فرض می‌شود:

قطر اسمی (mm) گام (mm) قطر مؤثر (mm) قطر داخلی (mm) مساحت مقطع استرس (mm²)
M1 0.25 0.838 0.693 0.460
M1.2 0.25 1.038 0.893 0.732
M1.6 0.35 1.373 1.171 1.270
M2 0.4 1.740 1.509 2.070
M2.5 0.45 2.208 1.948 3.390
M3 0.5 2.675 2.387 5.030
M3.5 0.6 3.110 2.764 6.780
M4 0.7 3.545 3.141 8.780
M5 0.8 4.480 4.019 14.200
M6 1.0 5.350 4.773 20.100
M8 1.25 7.188 6.466 36.600
M10 1.5 9.026 8.160 58.000
M12 1.75 10.863 9.853 84.300
M14 2.0 12.701 11.546 115.000
M16 2.0 14.701 13.546 157.000
M18 2.5 16.376 14.933 192.000
M20 2.5 18.376 16.933 245.000
M22 2.5 20.376 18.933 303.000
M24 3.0 22.051 20.319 353.000
M27 3.0 25.051 23.319 459.000
M30 3.5 27.727 25.706 561.000
M33 3.5 30.727 28.706 694.000
M36 4.0 33.402 31.093 817.000
M39 4.0 36.402 34.093 976.000
M42 4.5 39.077 36.479 1120.000
M45 4.5 42.077 39.479 1310.000
M48 5.0 44.752 41.866 1470.000
M52 5.0 48.752 45.866 1760.000
M56 5.5 52.428 49.252 2030.000
M60 5.5 56.428 53.252 2360.000
M64 6.0 60.103 56.639 2680.000
M68 6.0 64.103 60.639 3070.000

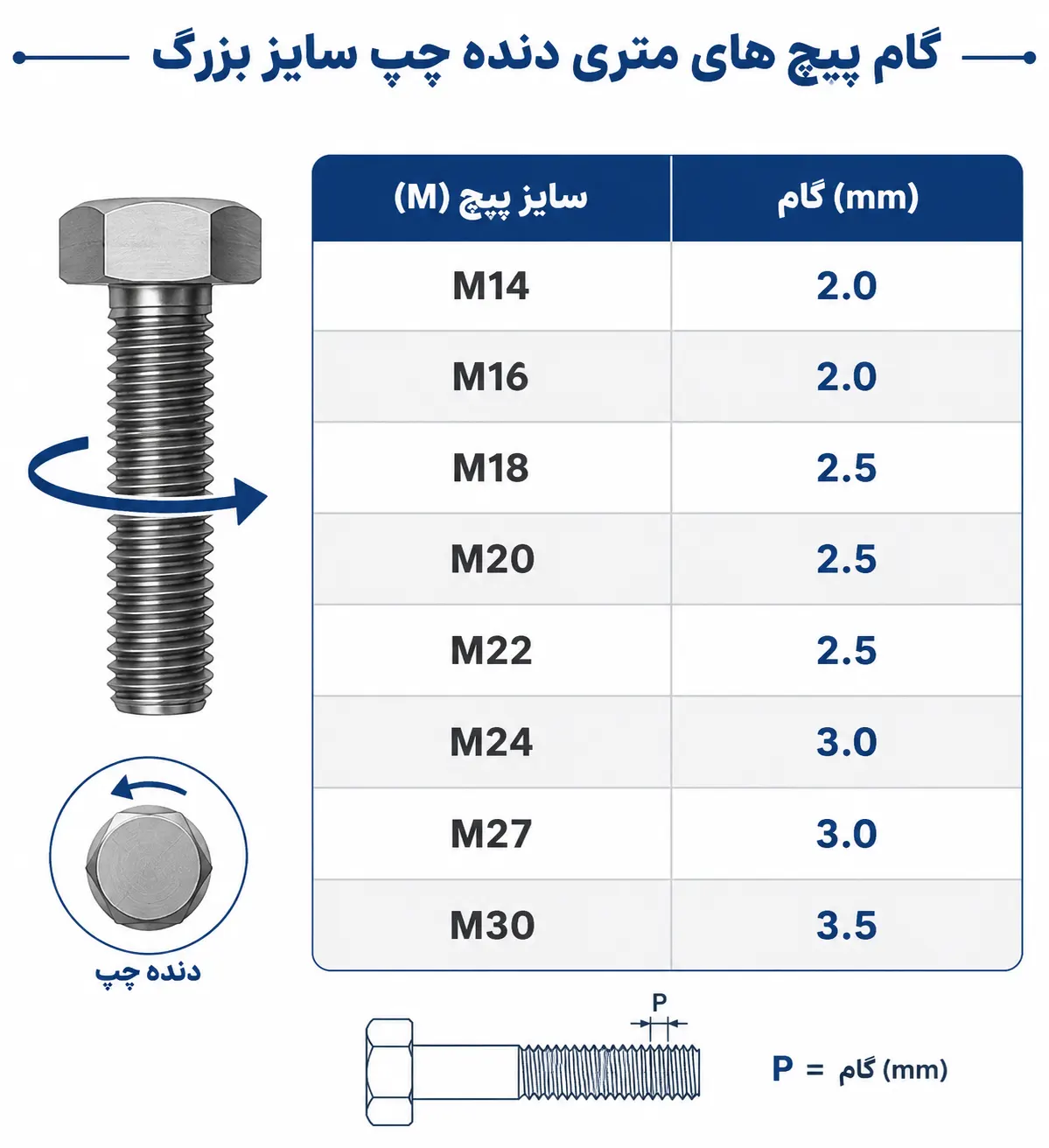

3.2 جدول گام‌های ریز (Fine Thread)

جدول گام‌های ریز

رزوه‌های ریز برای هر قطر اسمی، چندین گام مختلف دارند:

برای M6:

  • M6 × 0.75 (قطر مؤثر: 5.513 mm، قطر داخلی: 5.188 mm)
  • M6 × 0.5 (قطر مؤثر: 5.675 mm، قطر داخلی: 5.387 mm)

برای M8:

  • M8 × 1.0 (قطر مؤثر: 7.350 mm، قطر داخلی: 6.773 mm)
  • M8 × 0.75 (قطر مؤثر: 7.513 mm، قطر داخلی: 7.188 mm)
  • M8 × 0.5 (قطر مؤثر: 7.675 mm، قطر داخلی: 7.387 mm)

برای M10:

  • M10 × 1.25 (قطر مؤثر: 9.188 mm، قطر داخلی: 8.466 mm)
  • M10 × 1.0 (قطر مؤثر: 9.350 mm، قطر داخلی: 8.773 mm)
  • M10 × 0.75 (قطر مؤثر: 9.513 mm، قطر داخلی: 9.188 mm)

برای M12:

  • M12 × 1.5 (قطر مؤثر: 11.026 mm، قطر داخلی: 10.160 mm)
  • M12 × 1.25 (قطر مؤثر: 11.188 mm، قطر داخلی: 10.466 mm)
  • M12 × 1.0 (قطر مؤثر: 11.350 mm، قطر داخلی: 10.773 mm)

برای M16:

  • M16 × 1.5 (قطر مؤثر: 15.026 mm، قطر داخلی: 14.160 mm)
  • M16 × 1.0 (قطر مؤثر: 15.350 mm، قطر داخلی: 14.773 mm)

برای M20:

  • M20 × 2.0 (قطر مؤثر: 18.701 mm، قطر داخلی: 17.546 mm)
  • M20 × 1.5 (قطر مؤثر: 19.026 mm، قطر داخلی: 18.160 mm)
  • M20 × 1.0 (قطر مؤثر: 19.350 mm، قطر داخلی: 18.773 mm)

برای M24:

  • M24 × 2.0 (قطر مؤثر: 22.701 mm، قطر داخلی: 21.546 mm)
  • M24 × 1.5 (قطر مؤثر: 23.026 mm، قطر داخلی: 22.160 mm)

برای M30:

  • M30 × 2.0 (قطر مؤثر: 28.701 mm، قطر داخلی: 27.546 mm)
  • M30 × 1.5 (قطر مؤثر: 29.026 mm، قطر داخلی: 28.160 mm)

3.3 محاسبات مرتبط با گام

محاسبه سرعت خطی پیشروی: اگر پیچی با گام PP با سرعت دورانی nn (دور بر دقیقه) بچرخد، سرعت خطی پیشروی به صورت زیر محاسبه می‌شود:

V=P×nV = P \times n

محاسبه گشتاور سفت‌کاری: گشتاور مورد نیاز برای سفت کردن پیچ به گام، قطر و ضریب اصطکاک بستگی دارد:

T=K×d×FT = K \times d \times F

که در آن TT گشتاور، KK ضریب اصطکاک (معمولاً 0.15 تا 0.20)، dd قطر اسمی و FF نیروی پیش‌بار است.

محاسبه کارایی رزوه: کارایی مکانیکی یک رزوه را می‌توان از رابطه زیر محاسبه کرد:

η=tan⁡(β)tan⁡(β+ϕ)\eta = \frac{\tan(\beta)}{\tan(\beta + \phi)}

که در آن β\beta زاویه پیچ رزوه و ϕ\phi زاویه اصطکاک است. زاویه پیچ از رابطه زیر به دست می‌آید:

tan⁡(β)=Pπd2\tan(\beta) = \frac{P}{\pi d_2}

فصل چهارم: کاربردهای پیچ‌های چپ‌گرد

4.1 کاربردهای صنعتی

ماشین‌آلات دوار: در تجهیزاتی که چرخش در جهت راست‌گرد دارند، استفاده از پیچ چپ‌گرد از شل شدن پیچ جلوگیری می‌کند. برای مثال:

  • چرخ‌های سمت چپ اتومبیل: در برخی خودروها، چرخ‌های سمت چپ از مهره‌های چپ‌گرد استفاده می‌کنند تا از شل شدن در حین حرکت جلوگیری شود.
  • صفحات سنگ‌زنی و فرز: در فرزهای دستی که در جهت راست چرخش می‌کنند، صفحه سنگ با رزوه چپ نصب می‌شود.
  • پروانه هواپیماها: برخی از پروانه‌ها از رزوه چپ برای اتصال به موتور استفاده می‌کنند.

گیربکس‌ها و ترانسمیشن‌ها: در سیستم‌هایی که دنده‌ها در جهت‌های مخالف می‌چرخند، استفاده از ترکیبی از پیچ‌های راست و چپ ضروری است.

پمپ‌های دوار: در پمپ‌هایی که روتور در جهت راست می‌چرخد، کاور و اتصالات سمت راست معمولاً با رزوه چپ طراحی می‌شوند.

تجهیزات کشاورزی: ماشین‌آلاتی مانند دستگاه‌های شخم که تیغه‌های دوار دارند، از پیچ‌های چپ‌گرد در قسمت‌هایی استفاده می‌کنند که در خلاف جهت عقربه ساعت می‌چرخند.

4.2 کاربردهای ایمنی

تجهیزات گاز: در برخی استانداردها، اتصالات گاز قابل اشتعال با رزوه چپ‌گرد ساخته می‌شوند تا از اتصال اشتباه جلوگیری شود. برای مثال، سیلندرهای استیلن معمولاً رزوه چپ دارند.

سیستم‌های آتش‌نشانی: برخی از اتصالات شیلنگ آتش‌نشانی از رزوه چپ استفاده می‌کنند تا با سیستم‌های عادی اشتباه نشوند.

4.3 کاربردهای خاص

سیستم‌های تنظیم: در تجهیزاتی که نیاز به تنظیم دقیق دارند، ترکیب رزوه راست و چپ در دو انتهای یک میله امکان تنظیم طول را بدون چرخش کل سیستم فراهم می‌کند. این روش در موارد زیر کاربرد دارد:

  • تنظیم کننده‌های طول در سازه‌ها
  • سیستم‌های معلق خودرو
  • تجهیزات ژئودزی و نقشه‌برداری

صنایع نساجی: در ماشین‌آلات نساجی که دوک‌ها در جهت‌های مختلف می‌چرخند، از ترکیب پیچ‌های راست و چپ استفاده می‌شود.

دوچرخه‌ها: پدال سمت چپ دوچرخه معمولاً رزوه چپ‌گرد دارد تا در حین پدال زدن شل نشود.

فصل پنجم: طراحی و محاسبات مهندسی

5.1 انتخاب گام مناسب

انتخاب گام رزوه به عوامل مختلفی بستگی دارد:

قدرت و استحکام: رزوه‌های درشت مساحت مقطع بیشتری دارند و در نتیجه مقاومت بیشتری در برابر نیروهای محوری دارند. اگر AsA_s مساحت مقطع استرس باشد، نیروی محوری مجاز برابر است با:

Fmax=As×σallowF_{max} = A_s \times \sigma_{allow}

که σallow\sigma_{allow} تنش مجاز مصالح است.

دقت و تنظیم: رزوه‌های ریز دقت بالاتری در کنترل موقعیت فراهم می‌کنند. خطای موقعیت در هر چرخش برابر است با:

Δx=P×Δθ/(2π)\Delta x = P \times \Delta \theta / (2\pi)

که Δθ\Delta \theta خطای زاویه‌ای است.

مقاومت در برابر لقی: رزوه‌های ریز به دلیل زاویه پیچ کمتر، مقاومت بیشتری در برابر شل شدن ناشی از ارتعاش دارند.

سرعت مونتاژ و دمونتاژ: رزوه‌های درشت سریع‌تر نصب و باز می‌شوند.

5.2 محاسبات استحکامی

تنش کششی: تنش کششی در ساق پیچ تحت بار محوری FF برابر است با:

σt=FAs\sigma_t = \frac{F}{A_s}

تنش برشی در رزوه: تنش برشی در رزوه‌ها را می‌توان از رابطه زیر محاسبه کرد:

τ=Fπd2Lent\tau = \frac{F}{\pi d_2 L_e n_t}

که در آن LeL_e طول دررفتگی و ntn_t تعداد رزوه‌های فعال است.

تنش ترکیبی: تحت بارگذاری ترکیبی محوری و پیچشی، تنش معادل فون میزس برابر است با:

σeq=σt2+3τ2\sigma_{eq} = \sqrt{\sigma_t^2 + 3\tau^2}
